Flexibele klimaatinstallaties voor testlocaties GGD


STULZ levert flexibele klimaatinstallatie voor testlocaties GGD.

Voor test- en vaccinatielocaties van de GGD in Amsterdam heeft STULZ op maat gemaakte waterzijdige klimaatinstallaties voor koelen en verwarmen geleverd.

Introductie

Voor test- en vaccinatielocaties van de GGD in Amsterdam heeft STULZ op maat gemaakte waterzijdige klimaatinstallaties voor koelen en verwarmen geleverd. In samenwerking met Saphira Installatie en ’t Hekeltje heeft STULZ onder andere tien SAS warmtepompen geleverd met bijbehorende regelaars en binnenunits van S-Klima.



De opdrachtgever

De opdrachtgever

Bij dit project waren naast STULZ, twee partijen betrokken. Allereerst de installateur, Saphira Installatiebedrijf uit Heerhugowaard. Saphira is een totaalinstallateur met een focus op verwarming en warmtepompen. Saphira is de vaste installateur van de oorspronkelijke opdrachtgever.Dit is tentenverhuur bedrijf ’t Hekeltje. Dit bedrijf specialiseert zich in het opbouwen van tenten met en zonder klimaatinstallaties voor evenementen, festivals en markten. Maar nu dus ook voor test- en vaccinatielocaties van de GGD.



De uitdagingen

De uitdagingen

De voornaamste eis vanuit de opdrachtgever was dat de benodigde installatie voor het koelen en verwarmen van de test- en vaccinatielocatie eenvoudig en flexibel moest zijn. De locatie van de tent staat niet vast en daarom is het belangrijk dat zowel de tent als de klimaatinstallatie eenvoudig verplaatst kunnen worden zonder dat er elke keer een koelmonteur aan te pas hoefde te komen. Daarom was het belangrijk dat de te kiezen klimaatoplossing niet te maken heeft met de F-Gassen verordening en dat de opdrachtgever zelf de installatie kon verplaatsen en opnieuw kon aansluiten.

Daarnaast moest er rekening worden gehouden met de elektrische schema’s van de units. De units moeten stekkerklaar vervoerd kunnen worden en de systemen hebben soms een onderbroken of instabiele stroomtoevoer door het gebruik van stroomaggregaten. Er moest een oplossing worden bedacht om schade aan de systemen tot een minimum te beperken.

Verder waren de bijkomende eisen van de opdrachtgever dat er een eenvoudige regelaar aanwezig was en daarnaast moest de totale klimaatinstallatie een minimale capaciteit hebben van 10 kW zodat er eenvoudig gecalculeerd kon worden.



De oplossing

De oplossing

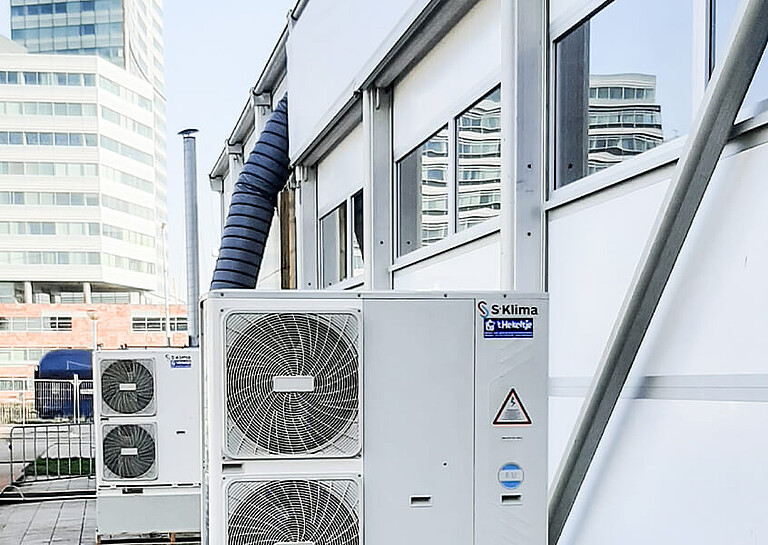

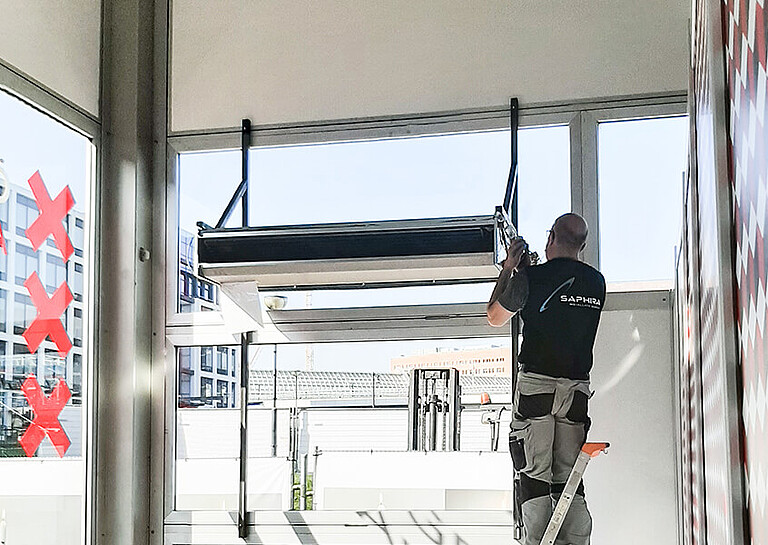

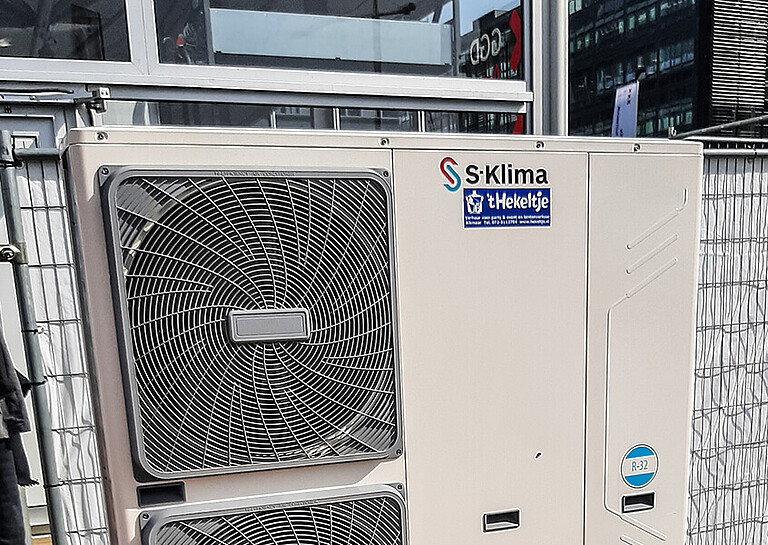

De gekozen warmtepomp die wordt ingezet voor zowel koelen als verwarmen is de SAS 138 RS2 van S-Klima met inbegrepen regelaar. Daarnaast omvatte de installatie fancoil binnenunits. Van zowel de binnen- als de buitenunits zijn er een totaal van tien stuks geleverd. De SAS 138 RS2 warmtepompen zijn waterzijdig en leveren een hoog rendement voor koelen en verwarmen. Daarnaast zijn de warmtepompen zeer efficiënt en beschikken ze over een A++ energie label. De gekozen fancoil unit is een 10 kW unit. Doordat de buitenunit iets groter is, kan er zelfs bij een temperatuur van -10 °C het volledige vermogen geleverd worden. De van de fabriek af gemonteerde driewegklep zorgt ervoor dat het water bij een koude opstart (bijvoorbeeld bij een binnentemperatuur van 10°C) als eerste wordt opgewarmd in het systeem voordat het systeem overgaat tot het verwarmen van de tent. Op deze manier wordt de capaciteit van de warmtepompen op een correcte manier ingezet en verlies je deze niet direct aan de binnenlucht. Dit wordt mede mogelijk gemaakt door een aanlegthermostaat.

Om de installateur de helpende hand te bieden heeft STULZ meegedacht aan het elektrische schema van de klimaatinstallatie en deze aangepast voor een oplossing op maat. Dit diende als extra service om de installatie zo optimaal te laten werken en ook over een paar jaar eventuele storingen eenvoudig terug te kunnen vinden. Voor de eerdergenoemde instabiele stroomtoevoer is de STULZ-fasemonitor toe gepast. Deze fasemonitor schakelt de units uit op het moment dat de stroomvoorziening te slecht wordt. Op deze manier kan eventuele schade aan de systemen worden voorkomen. De STULZ-fasemonitor is een veelvuldig toegepast product in datacenters en van bewezen hoge kwaliteit.

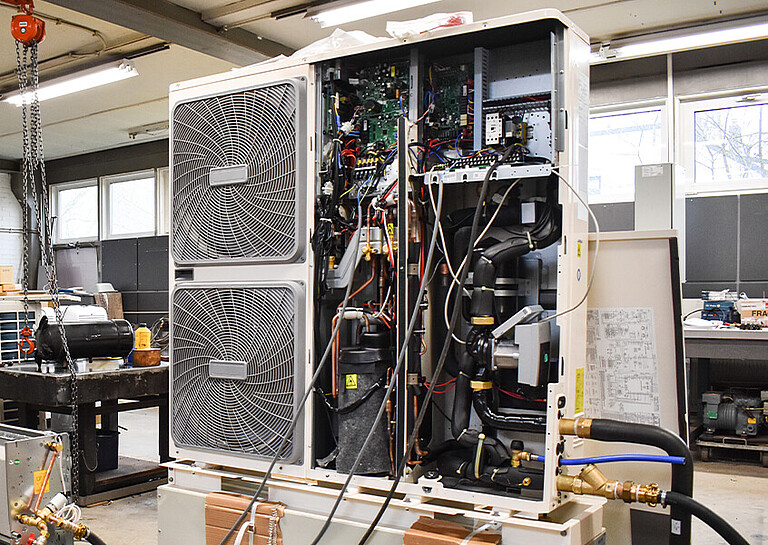

Om ervoor te zorgen dat de klimaatinstallaties eenvoudig in bedrijf te stellen zijn voor de installateur, is de installateur in kwestie op bezoek geweest bij de werkplaats van STULZ in Amstelveen om gezamenlijk de unit(s) in te stellen en te kijken waar er tegenaan gelopen werd. Dit proces is eenmalig op locatie herhaald bij een 2e unit onder begeleiding van STULZ zodat de installateur zeker weet dat alles goed is ingesteld en correct werkt. Daarna kunnen de units zoals gezegd gemakkelijk worden verplaatst en worden af- en aangesloten zonder ze opnieuw te hoeven instellen.



Tot slot

Tot slot

Dit project kan met recht een custom-made oplossing genoemd worden. De energie-efficiënte SAS warmtepompen voor koelen en verwarmen zijn uitermate geschikt voor het regelen van de temperatuur bij de test- en vaccinatielocaties van de GGD. De ROI van deze klimaatinstallaties zitten hem in het feit dat de units maar één keer in bedrijf hoeven worden gesteld. De intensieve samenwerking tussen Saphira en STULZ heeft zich uitbetaald in een mooie klimaatoplossing waar beide partijen trots op mogen zijn.
