Luchtbehandelingskasten voor binnenopstelling

LBK's voor binnenopstelling

STULZ-oplossingen voor grote en hyperscale datacenters

Nieuw concept voor betere prestaties, energie-efficiëntie en redundantie

Als het gaat om grote en hyperscale datacenters, zitten de conventionele airconditioningsystemen aan hun grenzen. De beperkte ruimte, het elektriciteitsverbruik en hoge warmtebelastingen zijn enkele van de uitdagingen die moeten worden overwonnen. STULZ biedt oplossingen voor deze uitdagingen en garandeert een efficiënte, vraaggestuurde en betrouwbare airconditioning van uw bedrijfskritische apparatuur.

Het unieke ontwerp van onze oplossingen voor airconditioning van de maximale warmtebelasting maakt grotere serverracks met hogere IT-belastingsdichtheden mogelijk.

Hyperscale
Hyperscale
Geoptimaliseerd voor koeling in bijzonder grote datacenters
Vrije Koeling
Vrije Koeling
Maximale potentiële besparingen door gebruik van koele buitenlucht
Projectspecifiek ontwerp
Projectspecifiek ontwerp
Ontworpen volgens uw individuele wensen
Geen verhoogde vloer
Geen verhoogde vloer
Betrouwbare koeling, ook zonder verhoogde vloer

Product overzicht

In één oogopslag

Belangrijkste voordelen

  • Betrouwbare airconditioning van grotere racks en hogere warmtebelastingen
  • Grote luchtworp voor een gelijkmatige koeling van grote serverruimtes
  • Lage pPUE-waarden haalbaar

Belangrijkste kenmerken

  • Modulair ontwerp verzekert redundantie
  • Eenvoudige toegang voor onderhoudsdoeleinden

Belangrijkste technische gegevens

  • CyberWall koelcapaciteit (kW): 221
  • Luchtbehandelingskasten voor binnenopstelling: technische gegevens op verzoek
Voordelen
  • Betrouwbare airconditioning van grotere racks en hogere warmtebelastingen
  • Grote luchtworp voor een gelijkmatige koeling van grote serverruimtes
  • Units met optie voor Vrije Koeling zorgen voor zo groot mogelijke besparingen
  • Lage pPUE-waarden haalbaar
  • Extreem lage AER-waarden (luchtstroom-efficiëntieverhouding) dankzij minimale drukval
  • Kleine voetafdruk met maximale koelcapaciteit
  • Luchtbehandelingskasten met een laag geluidsniveau
Kenmerken
  • Modulair ontwerp verzekert redundantie
  • Installatie met wandmontage en horizontale luchtgeleiding
  • Eenvoudige toegang voor onderhoudsdoeleinden
  • Geen verhoogde vloer nodig
  • Allesomvattende service in meer dan 140 landen wereldwijd
Techn. gegevens

Technische gegevens voor de CyberWall (WBF 2000 CW)

KoelcapaciteitkW221
Luchtstroomm3/h55,000
Afmetingen (B x H x D)mm2,200 x 3,000 x 1,660

* Retourluchtcondities: 37 °C; 25 % r. h.; gekoeld water: 16/26 °C



Technische gegevens voor LBK voor binnenopstelling op aanvraag.

Alle details betreffende luchtbehandelingskasten voor binnenopstelling

Ontwerp concept



1. Geen verhoogde vloer nodig
2. Het gehele koude gangpad is geconditioneerd
3. Installatie met wandmontage en horizontale luchtgeleiding
4. Afscherming van het warme gangpad
5. Grotere racks
6. Afvoerluchtkanaal
7. Servicegang
8. Luchtbehandelingskasten

Een nieuw koelconcept voor airconditioning van maximale warmtebelastingen

  • Luchtbehandelingskast met kleine voetafdruk met maximale koelcapaciteit
  • Er zijn grotere racks en hogere warmtebelastingen mogelijk, omdat er geen verhoogde vloer nodig is
  • Groter gebied van toevoerlucht voor een hoger luchtdebiet bij lage luchtsnelheid en gelijkmatige airconditioning langs het gehele koude gangpad
  • Optionele luchtkleppen voorkomen recirculatie van lucht
  • Laag geluidsniveau dankzij geoptimaliseerde luchtgeleiding en een lage drukval
Modulariteit
  • De systemen kunnen aan de projectspecifieke ruimteafmetingen en verschillende plaatselijke omstandigheden worden aangepast
  • Door het modulaire ontwerp is een efficiënt gebruik van de ruimte mogelijk en wordt de bedrijfszekerheid door redundantie verhoogd
  • Hogere koelcapaciteit per wandlengte: dankzij het ontwerpconcept kunnen de units direct naast elkaar worden geplaatst



Energie efficiëntie
  • Lage pPUE-waarden haalbaar
  • Ontworpen voor hoge temperaturen van aanvoer- en afvoerlucht binnen de waarden die door de ASHRAE-TC-9.9-richtlijnen zijn aanbevolen
  • Uitzonderlijk lage AER-waarden (luchtstroom-efficiëntieverhouding) en daardoor maximale efficiëntie ten aanzien van luchtgeleiding
  • Gemaximaliseerde oppervlakken van de warmtewisselaar voor hoge gekoeld watertemperaturen en minimale drukval
  • fscherming van het warme gangpad voor een fysieke scheiding van warme en koude lucht, zodat menging van luchtstromen volledig wordt voorkomen
  • EC-ventilatortechnologie voor maximale efficiëntie
  • De laagste totale eigendomskosten (TCO)

Perfecte hydraulische afstemming van gekoeld watersystemen dankzij drukonafhankelijke regelklep (PIC)

  • Automatische hydraulische balancering
  • Nauwkeurige, stabiele werking ongeacht de warmtebelasting
  • Verminderd energieverbruik van de pompen in het gekoeld watersysteem


Maximale toegevoegde waarde met ons zelfontwikkelde regelsysteem

Wij streven ernaar toegevoegde waarde voor u te creëren. De perfecte coördinatie van de controller, software en airconditioningunits biedt u extra betrouwbaarheid en efficiëntie. Daarom ontwikkelen wij onze hardware en software zelf in een compleet en geïntegreerd proces, zodat u van de maximaal mogelijke voordelen kunt profiteren.



  • Ingebouwde toegevoegde waarde: Onze controllers zijn ontwikkeld voor het regelen en bewaken van airconditioningsystemen en het parallelle gebruik van diverse machines.
  • Intelligent regelsysteem: Door optionele volgordebepaling met stand-byfuncties kunnen individuele airconditioningmodules van een groep met de grootste flexibiliteit in meer of mindere mate worden gebruikt.
  • Betrouwbare documentatie: Bewaking en rapportages in aanvulling op registratie van het binnenklimaat
  • Maximale flexibiliteit: Geschikt voor alle gebruikelijke GBS-protocollen
  • Maximale prestaties: Met de controllers is de gecentraliseerde regeling mogelijk van maximaal 20 airconditioningmodules per groep.



Luchtbehandelingskasten van STULZ: De complete oplossing

Onze oplossingen voor luchtbehandelingskasten voor binnenopstelling zijn meer dan alleen producten. Wij bieden u een complete serviceportfolio – een gebruiksklare oplossing voor het koelen van uw datacenter:

  • Wereldwijd, professionele service
  • Implementatie
  • Onderhoud
  • Optimalisatie van operaties
Service en onderhoud

Als bedrijf met vestigingen over de hele wereld bieden wij alles wat u nodig heeft in de uiterst dynamische wereld van informatietechnologie - plus professioneel advies op het juiste moment op de juiste plek.Onze getrainde en ervaren verkoop- en servicepartners zijn gevestigd in meer dan 140 landen. De resulterende nabijheid bij onze klanten zorgt voor snelle reactietijden. Daarnaast zorgen regelmatige trainingen en een actieve informatie-uitwisseling voor een hoge kwaliteit en uitgebreide kennis van al onze producten. Zo weet u zeker dat uw producten in de beste handen zijn en het juiste onderhoud krijgen - over de hele wereld.

Locatie wereldwijd



STULZ Service
STULZ Service
STULZ Service

CyberWall – standaardunit met snelle beschikbaarheid

In een oogopslag

De CyberWall-units worden ontwikkeld en geproduceerd in Hamburg en zijn compact en gemakkelijk te vervoeren. Het ontwerp van de unit is getest en geoptimaliseerd voor een gegarandeerd efficiënte en betrouwbare koeling van uw gehele serverruimte. De unit met gekoeld watersysteem is speciaal voor binnenopstelling ontwikkeld en kan als standaardunit sneller worden geleverd.

Voordelen van de CyberWall

  • Maximale koelcapaciteit bij een minimaal stroomverbruik
  • Luchtstroom geoptimaliseerd met CFD-analyses voor een gelijkmatige verdeling
  • Standaardframe en paneelontwerp geoptimaliseerd voor binnenopstelling
  • Ruimtebesparend, kostenefficiënt transport in een gestandaardiseerde transportcontainer
  • Gemakkelijke hantering en installatie
  • Modulair ontwerp voor snelle en gemakkelijke installatie
  • Al het onderhoud kan vanaf de servicegang worden uitgevoerd
  • Diverse regelopties gebaseerd op delta T, verschildrukregeling en ruimtelucht en afvoerlucht

[Translate to Dutch:] CyberWall
Intelligente plaatsing van onderdelen verzekert een geoptimaliseerd stromingsontwerp

Dankzij het geoptimaliseerde stromingsontwerp hebben onze CyberWall-units de laagste drukval en realiseren daardoor de grootst mogelijke energiebesparingen die direct merkbaar zijn.De onderdelen zijn voor een maximale benutting van de warmtewisselaars en een gelijkmatige luchtverdeling langs de gehele lengte van het gangpad geplaatst.

CFD-analyse voor optimalisering van de werking

Ter voorkoming van drukval en om een gelijkmatige temperatuurverdeling te verzekeren, is bij de ontwikkeling van de CyberWall een uitgebreide CFD-analyse uitgevoerd. Met de resultaten konden we de stroming in alle gebieden van de CyberWall testen en optimaliseren. Het resultaat is een perfect gelijkmatige stroming door de warmtewisselaar die de koelcapaciteit maximaliseert en tegelijkertijd de stroomopname van de ventilator minimaliseert.

Opties
  • Filterklassen volgens ISO 16890:ISO grof 90% (G4) of ISO ePM10 70% (M5)
  • Voor snelle filtervervanging hoeft alleen de klemschroef losgemaakt te worden
  • Aluminium luchtkleppen
  • Verschillende warmtewisselaars beschikbaar
  • Drukonafhankelijke regelklep (PIC)
  • Drukonafhankelijke regelklep voor aanduiding koelcapaciteit en EER-waarden
  • Dubbele voeding met automatische schakelaar

Luchtbehandelingskasten voor binnenopstelling – afgestemd op uw individuele wensen

Climate. Customized.

De mogelijkheid om een breed scala aan oplossingen aan te bieden, is de belichaming van onze filosofie: 'Climate. Customized.”. Ons doel is om de wensen van onze klanten op de ideale manier te realiseren en duurzame, perfect aangepaste airconditioningoplossingen te creëren die tegelijkertijd krachtig, betrouwbaar en efficiënt zijn.

Kom meer te weten over Climate. Customized.

Voordelen van LBK voor binnenopstelling
  • Op maat gemaakte versies dankzij een veelheid van ontwerpoplossingen en koelsystemen: Directe verdampingsmethode, gekoeld water, directe adiabatische koeling en Vrije Koeling.
  • De software is op de specifieke wensen van de klant afgestemd
  • Diverse unitconfiguraties: Horizontale of verticale luchtstroom, Vrijstaand of met kanaalaansluiting
  • Flexibele unitafmetingen voor individuele ruimte- en klantbehoeften
  • Unit is ontworpen voor het servicebeleid van de klant
  • Verschillende warmtewisselaars beschikbaar
Met klanten bereike oplossingen

Elk project heeft zijn eigen eisen en samen ontwikkelen wij voor u de optimale airconditioningoplossing. In samenwerking met onze klanten hebben we al heel veel op maat gemaakte airconditioningoplossingen ontwikkeld. Werk met ons samen om uw gewenste concept te verwezenlijken, waar alle details perfect in uw project passen.

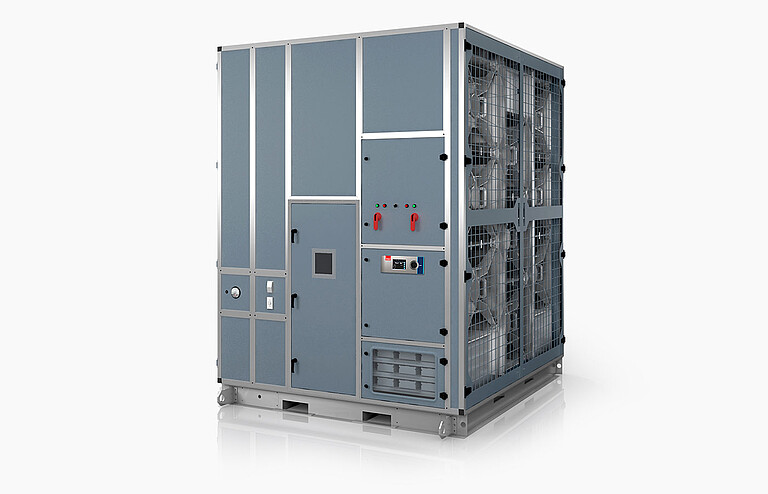

Horizontale LBK

Eisen:

  • Maximale capaciteit met een minimale voetafdruk
  • Redundant concept voor maximale beschikbaarheid
  • Gemakkelijke servicetoegang naar alle onderdelen

Oplossing:

Dankzij het grote oppervlak van de warmtewisselaar zorgt deze oplossing voor een hoge koelcapaciteit in een enkele module. Het onderhoudsvriendelijke ontwerp maakt zijdelingse toegang tot de unit mogelijk. Het redundante concept is ideaal toegepast door de units in paren aan een koud gangpad toe te wijzen en gebalanceerde terugstroomkleppen voor de ventilatorinlaat te gebruiken om de luchtrecirculatie te minimaliseren.

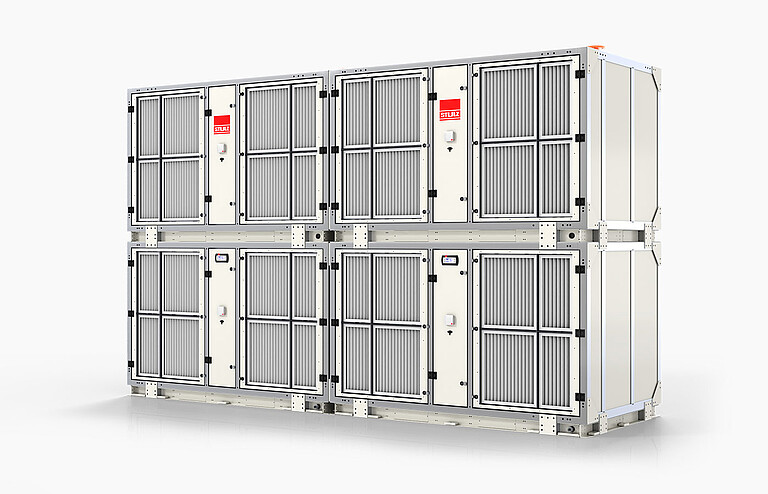

Horizontale stapelbare LBK

Eisen:

  • Grote luchtworp voor zeer grote gangpadlengten
  • Maximaal gebruik van de hoogte van de ruimte
  • Modulair ontwerp voor eenvoudige hantering en transport
  • Geen onderhoudswerkzaamheden in het datacenter

Oplossing:

Met deze oplossing kunnen de units eenvoudig en veilig worden gestapeld, waarmee de installatietijd op locatie en de kosten worden gereduceerd. Ondanks de minimale voetafdruk is de unit bijzonder gemakkelijk te onderhouden en heeft deze een grote luchtworp dankzij het gebruik van axiaalventilatoren.



Horizontale opgesplitste sectionele LBK

Eisen:

  • Directe Vrije Koeling
  • Minimale geluidsuitstoot in het datacenter
  • Modulair concept voor containertransport

Oplossing:

Dankzij zijn afmetingen en ontwerp past deze oplossing in een standaard transportcontainer. De unit kan op locatie met een minimale hoeveelheid werk opnieuw worden samengesteld en bedraad. Een geïntegreerde module voor combinatie van buitenlucht en gerecirculeerde lucht zorgt voor een efficiënt gebruik van directe Vrije Koeling. Geluidsdempers op de luchtafvoer reduceren de geluidsuitstoot.

Modulair opgesplitste LBK

Eisen:

  • Maximale koelcapaciteit in een enkele unit
  • Toevoegen van modules terwijl het datacenter in gebruik is
  • Afmetingen en gewicht geoptimaliseerd voor dienstliften en transportroutes

Oplossing:

Door de verticale opsplitsing in het midden past de unit in een dienstlift en kan deze in beperkte ruimten worden gemanoeuvreerd. Het modulaire ontwerp maakt met minimale inspanning een uitbreiding op locatie mogelijk.

CAH 2000 CW

Eisen:

  • Geoptimaliseerd voor bijzonder hoge warmtebelastingen
  • Onderhoud tijdens het gebruik
  • Aardbevingsbestendig

Oplossing:

Dit succesvolle ontwerp wordt op vele locaties gebruikt. De unit bestaat uit twee modules, is aardbevingsbestendig en is zo ontworpen dat er meerdere units direct naast elkaar kunnen worden geplaatst. De filters kunnen tijdens gebruik worden verwisseld en de wegklapbare ventilatoren maken gemakkelijk onderhoud mogelijk.

Meer informatie?

Download de brochure.
  • het dossier:
  • Taal:
  • Datum:
