CyberRow
Voor efficiëntere server rack koeling
In de CyberRow, in-line airconditioning unit, is de innovatieve horizontale luchtgeleiding verbeterd met de modernste technologie die werkt met kracht, flexibiliteit en efficiëntie. Wisselende belasting van server racks, ruimtebeperkingen, het ontbreken van een verhoogde vloer, bestaande servertechnologie met hoge dichtheid - dit zijn precies de gevallen uit de praktijk van server rack koeling waarvoor de CyberRow is ontwikkeld.
Product overzicht
Belangrijkste voordelen
- Geschikt voor server rack koeling in datacenters met of zonder verhoogde vloer
- Indirecte Dynamische Vrije Koeling voor maximale potentiële besparingen
- Gerichte koeling van racks met hoge dichtheid
Belangrijkste kenmerken
- Kan worden gebruikt met racks van elke fabrikant
- Individuele toevoerlucht boost in drie horizontale zones
Belangrijkste technische gegevens
- Koelcapaciteit (kW): 11 – 58
- Luchtgeleiding: links en rechts, links, rechts, vooruit
- Geschikt voor server rack koeling in datacenters met of zonder verhoogde vloer
- Indirecte Dynamische Vrije Koeling voor maximale potentiële besparingen
- Gerichte koeling van racks met hoge dichtheid
- Elke unit kan maximaal zes serverkasten koelen
- Innovatieve technologie en hoogwaardige componenten beperken het energieverbruik van het server rack koelsysteem tot een minimum
- Twee onderling onafhankelijke instelpunten zorgen voor een nauwkeurige temperatuurregeling
- Maximaal vijf onafhankelijke EC-ventilatoren met variabele snelheid voor koeling op basis van behoefte in drie horizontale zones
- EC-compressor met variabel toerental voor nauwkeurige koelcapaciteit en geïntegreerde soft start
- Eenvoudig onderhoud dankzij toegang vanaf de voor- en achterkant van de unit
- Kan worden gebruikt met racks van elke fabrikant
- Server rack koeling inclusief individuele toevoerlucht boost in drie horizontale zones
- Verkrijgbaar in drie verschillende breedtes en twee verschillende dieptes
- Verkrijgbaar in 5 verschillende koelsystemen
- Geoptimaliseerde luchtpatronen zorgen voor een virtuele insluiting van de warmte
- Eenvoudige integratie in warme en koude gangpaden
- RS485 connectiviteit met standaard GBS-systemen
- Zigzag G4 filter met metalen frame
- Gepoedercoate behuizing met deuren aan de voor- en achterkant van de unit
- Standaard openingen voor wateraansluitingen aan de boven- en onderkant van de unit
- Er zijn geen directe kabel- of koudemiddel aansluitingen nodig tussen het rack en de A/C unit, waardoor er meer flexibiliteit is voor installatie in het datacenter
- Draaibare E-box (voor service en onderhoud)
| Totale koelcapaciteit (kW) | 11 – 58 |
| Luchtgeleiding | links en rechts, naar links, naar rechts, vooruit |
| Luchtstroom volume (m³/h) | 3,200 – 11,200 |
| Maten | 6 |
| Afmetingen | Hoogte (mm): 1,950 Breedte (mm): 300 – 600 Diepte (mm): 1,200 – 1,375 |
| Koelsystemen | Luchtgekoeld (A/AS), Watergekoeld (GS), Hybride Vrije Koeling systeem (GES), Gekoeld water systeem (CW/CW2) |
| Koudemiddelen | R410A (GWP: 2,088) R134a (GWP: 1,430) |
Meer informatie?
Download de CyberRow brochure.
Alle details betreffende de CyberRow
Climate. Customized.
Van standaard units tot volledig op maat gemaakte oplossingen
De mogelijkheid om een breed scala aan oplossingen aan te bieden, is de belichaming van onze filosofie: 'Climate. Customized.”. Ons doel is om de wensen van onze klanten op de ideale manier te realiseren en duurzame, perfect aangepaste airconditioningoplossingen te creëren die tegelijkertijd krachtig, betrouwbaar en efficiënt zijn.

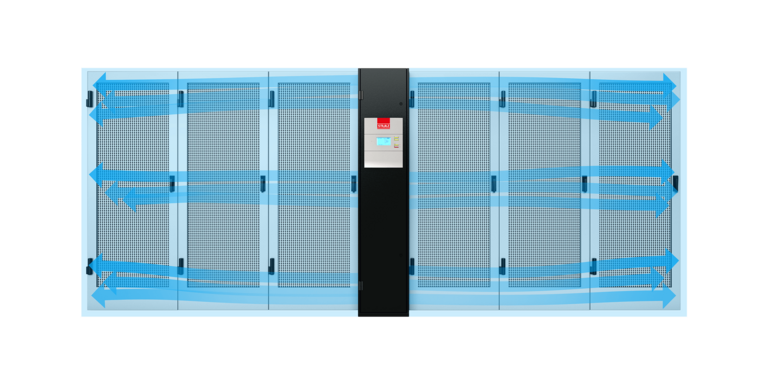

Virtual insluiting
Unieke luchtgeleiding
Met de CyberRow biedt STULZ een efficiënte klimaatoplossing die direct tussen de racks in de serverruimte wordt geplaatst. Dankzij de innovatieve horizontale luchtgeleiding wordt de toevoerlucht naar de server racks geleid en vormt daar een koudeluchtgordijn. Er is geen lucht turbulentie waardoor er tot wel zes server racks tegelijk gekoeld kunnen worden. Het hoge rendement van de CyberRow units is mogelijk door hun nabijheid tot het server rack: hun unieke luchtgeleiding voorkomt dat warme en koude lucht zich vermengen. Deze luchtgeleiding is als een virtuele insluiting, waardoor het niet nodig is om fysieke insluitingen te bouwen.
Geen lucht turbulentie tijdens het koelen van het server rack
De virtuele insluiting is duidelijk te zien op deze foto. De luchtstroom kleeft vrijwel aan de server racks vast en er is geen lucht turbulentie. De koude lucht gaat rechtstreeks naar de voorkant van de server racks.
CFD visualisatie
De rode vlakken - rondom de EC-ventilatoren - geven aan dat de ventilatoren de koude lucht met een zeer hoge snelheid (ca. 9–11 m/s) aan de uitlaten afgeven. Dit is echter alleen het geval zolang de lucht in de behuizing van rack zit. De tussen de EC-ventilatoren aangebrachte scheidingswanden leiden de luchtstroom en de luchtgeleiders bij de uitlaat zorgen voor een gelijkmatige verdeling over de volledige hoogte van de server racks.

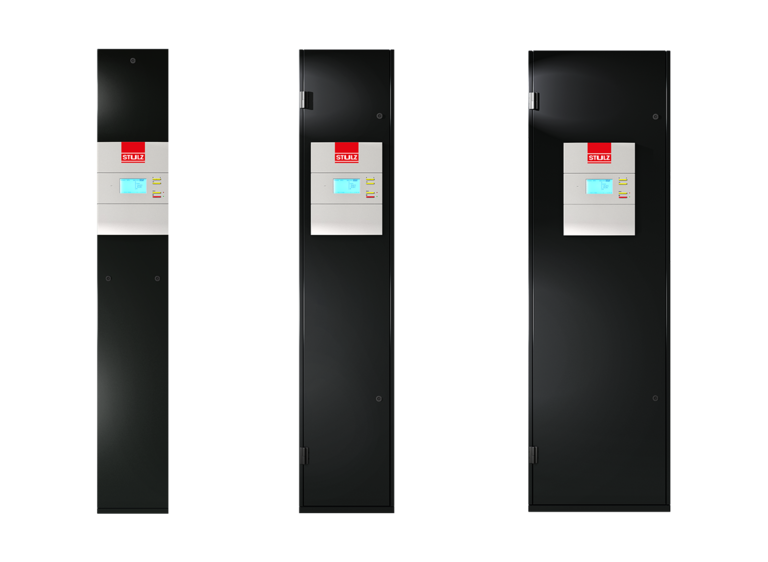

Maten
Minimale voetafdruk voor meer white space in het datacenter
Maximale efficiëntie, nauwkeurige koelcapaciteit en een kleine voetafdruk - de CyberRow is verkrijgbaar in drie breedtes en twee dieptes en garandeert een kosteneffectieve en betrouwbare werking in alle situaties. De afzonderlijke units worden direct tussen de racks geplaatst, en hun compacte ontwerp laat nog meer ruimte vrij voor uw IT-apparatuur. De units zijn geschikt voor racks van alle fabrikanten en zijn verkrijgbaar in verschillende dieptes, zodat onderhoud eenvoudig vanaf de voor- en achterzijde kan worden uitgevoerd op elke rackdiepte.
Breedte: 300 mm, 400 mm, 600 mm
Unit dieptes: 1,175 mm, 1,200 mm en 1,375 mm
Koelsystemen
Energie-efficiëntie, kapitaalinvestering, bedrijfskosten, grootte van de ruimte, geluidswering, redundantie, plaatselijk klimaat - elk project heeft zijn eigen specifieke eisen als het gaat om precieze airconditioning. Daarom biedt STULZ u de mogelijkheid de units exact aan de individuele eisen van uw project aan te laten passen. Het juiste airconditioningsysteem is hier een cruciale factor. De CyberRow is verkrijgbaar in vijf verschillende datacenterkoelsystemen, om u te helpen de ideale balans te vinden tussen investering, bedrijfskosten en energie-efficiëntie.
Luchtgekoeld systeem (A/AS)
Luchtgekoeld systeem op basis van het principe van de directe verdamper (A/AS)
De warmte wordt onttrokken aan de lucht in de ruimte wanneer deze door de verdamper stroomt, en wordt vervolgens overgedragen aan het koudemiddel. De airconditioner en de condensor zijn met elkaar verbonden door een gesloten koudemiddelcircuit. Het koudemiddel geeft de warmte af aan de buitenlucht via de luchtgekoelde condensor.
Watergekoeld system (GS)
Watergekoeld systeem op basis van het principe van de directe verdamper (GS)
Ons watergekoeld systeem werkt zoals het luchtgekoelde systeem, met één verschil: de warmte van het koudemiddelcircuit wordt via een in de airconditioningsunit geïntegreerde gesoldeerde plaatcondensor overgedragen op een koelwatercircuit. Op deze manier is de benodigde hoeveelheid koudemiddel gering. De warmte in het koelwatercircuit wordt vervolgens via een externe droge koeler afgevoerd naar de buitenlucht.
Hybride Vrije Koeling systeem (GES)
Hybride Vrije Koeling systeem met dynamische schakelwerking en regeling (GES)
Dit server rack koelsysteem functioneert als het GS systeem, maar is bovendien voorzien van een geïntegreerde Vrije Koeling spiraal. Op deze manier kan bij lage of gematigde buitentemperaturen geheel of gedeeltelijk worden afgezien van de energie-intensieve compressorkoeling. De warmte wordt door de geïntegreerde Vrije Koeling-spiraal rechtstreeks aan het koelwatercircuit overgedragen en via een externe droge koeler in de buitenlucht afgevoerd.
Systemen voor gekoeld water (CW/CW2)
Systemen voor gekoeld water (CW/CW2)
De klimaatregelingsunit met CW-systeem werkt zonder eigen koudemiddelcircuit, maar heeft een afzonderlijke koelmachine nodig. De airconditioningunit en de koelmachine zijn met elkaar verbonden via een gesloten water-glycol circuit. Voor systemen met een hoge beschikbaarheid biedt het CW2-systeem een redundante koudwatervoorziening door één airconditioningunit aan te sluiten op twee koudwatercircuits.
Efficiënte koeling van serverracks: Gesynchroniseerde complete systemen
Ook u kunt profiteren van onze perfect op elkaar afgestemde airconditioningoplossingen met chillers voor installatie binnen en buiten. Wij geven u graag advies en werken samen met u aan de beste oplossing voor uw geklimatiseerd serverrack.
EC technologie
EC compressor
De AS, GS en GES-systemen zijn uitgerust met traploze EC-compressoren met variabele snelheid, waardoor onze systemen efficiënter zijn dan ooit. De compressoren zijn voorzien van een geïntegreerde softstart en fasebewaking.
EC ventilatoren
Tot 5 onafhankelijk van elkaar regelbare ventilatoren met toerentalregeling voor een optimale aanpassing aan verschillende luchtafvoer- en luchttoevoertemperaturen.
Regeling en bewaking
- Zelf ontwikkelde STULZ regelaar voor het regelen en bewaken van het airconditioningsysteem
- Zes temperatuursensoren voor nauwkeurige regeling van Delta T en toevoerlucht
- Regelt de bedrijfsmodi van het Hybride Vrije Koeling systeem
- Als een ventilator uitvalt, versnellen de resterende ventilatoren
- Bewaking en rapportage van alle storingen met betrekking tot server rack koeling
- Standaard RS-485 seriële poort voor aansluiting op GBS met behulp van Modbus- en STULZ-protocollen
- Optionele vochtigheidssensor
- Optionele verwarmer
- Optionele bevochtiger
