CyberRack Active Rear Door
Efficiënte en gerichte rackkoeling

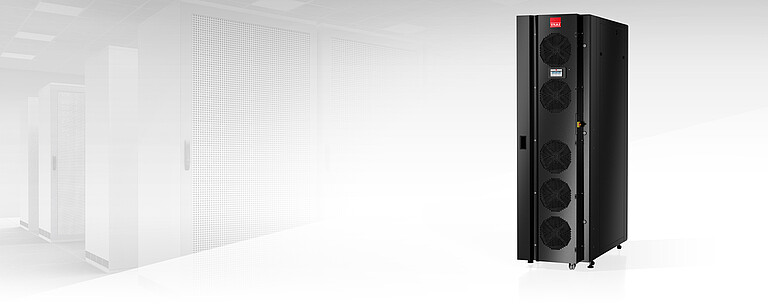

De CyberRack Active Rear Door is een warmtewisselaar met EC-ventilatoren voor montage op de achterdeur van serverracks. De deur van het serverrack is verwisseld voor de CyberRack Active Rear Door, die het rack verandert in een serverrack dat geen warmtebelasting meer afvoert in het datacenter.
Product overzicht
Belangrijkste voordelen
- Geschikt voor elk rack
- De actieve warmtewisselaardeuren kunnen onafhankelijk van bestaande units worden gebruikt of kunnen deze aanvullen
- Maximale energie efficiëntie dankzij hoge inlaattemperaturen van het rack
Belangrijkste kenmerken
- Minder belasting van de ruimtes, omdat de warmte rechtstreeks uit het rack wordt afgevoerd
- Onderhoudsvriendelijk ontwerp
Belangrijkste technische gegevens
- Koelcapaciteit (kW): 19.1 – 32.7
- Geschikt voor elk rack
- De actieve warmtewisselaardeuren kunnen onafhankelijk van bestaande units worden gebruikt of kunnen deze aanvullen
- Geschikt voor datacenters met en/of zonder verhoogde vloer
- Maximale energie efficiëntie dankzij hoge inlaattemperaturen van het rack
- Via de unit wordt het serverrack warmteneutraal doordat er geen warme retourlucht wordt afgegeven
- Retour- en toevoerluchtsensoren zorgen voor een gelijkmatige temperatuurverdeling onder wisselende warmtebelasting
- EC-ventilatoren dragen bij aan een laag stroomverbruik
- Gerichte koeling van racks met een hoge dichtheid
- Minder belasting van de ruimtes, omdat de warmte rechtstreeks uit het rack wordt afgevoerd
- Geschikt voor datacenters met en/of zonder verhoogde vloer
- Onderhoudsvriendelijk ontwerp
| Koelcapaciteit (kW) | 19.1 – 32.7 |
| Luchtstroom (m3/h) | 4,800 – 6,000 |
| Aantal ventilatoren | 4 – 5 |
| Afmetingen HxBxD (mm) | 2,000 x 600 x 330 |
| Koelsystemen | Gekoeld water (CW/CW2) |
Meer informatie?
Download de CyberRack brochure.
Alle details betreffende de CyberRack
Climate. Customized.
Van standaard units tot volledig op maat gemaakte oplossingen
De mogelijkheid om een breed scala aan oplossingen aan te bieden, is de belichaming van onze filosofie: 'Climate. Customized.”. Ons doel is om de wensen van onze klanten op de ideale manier te realiseren en duurzame, perfect aangepaste airconditioningoplossingen te creëren die tegelijkertijd krachtig, betrouwbaar en efficiënt zijn.
Kom meer te weten over Climate. Customized.
Toepassingen voor ac server racks
Gekoelde server racks: Voordelen
Ontwerp en maten
Compact ontwerp
- Minder dan 300 mm extra rackdiepte benodigd
- Het is niet nodig om de serverracks te verplaatsen

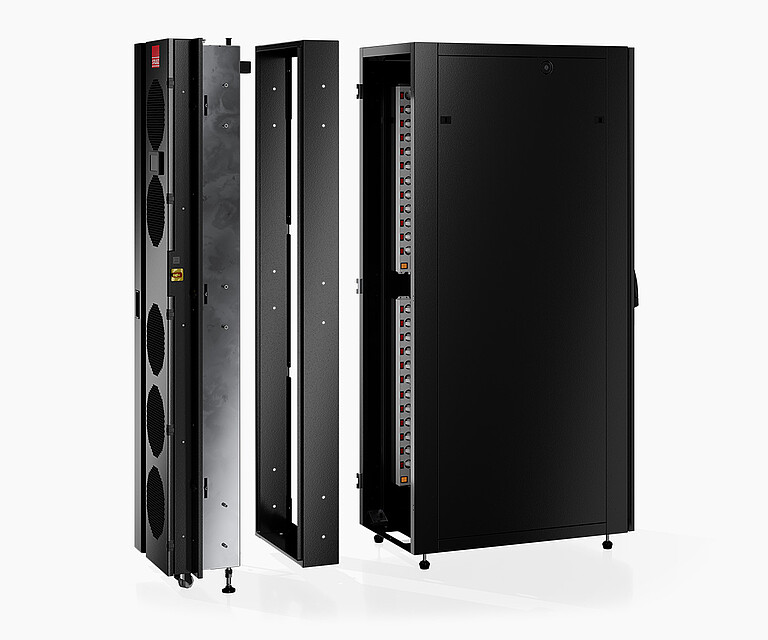

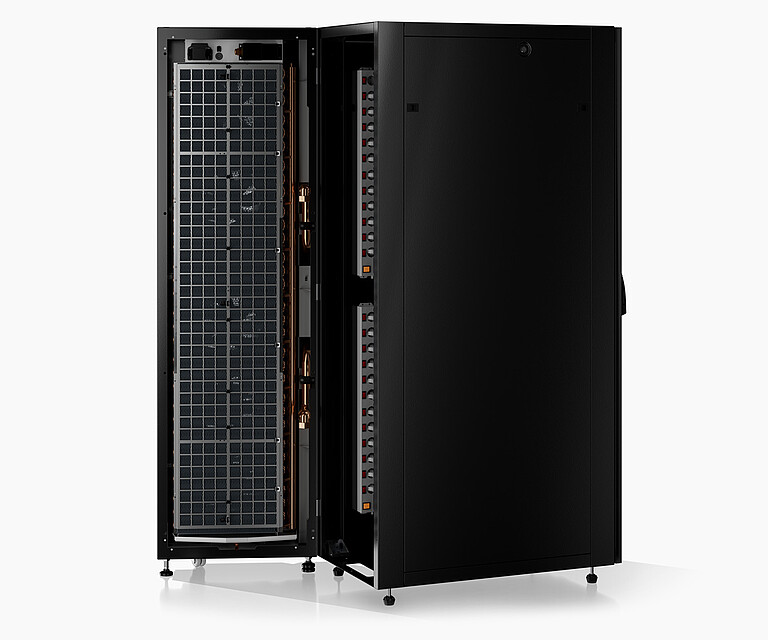

Adapterframes maken ze geschikt voor elk rack. Ze zijn verkrijgbaar in 2 verschillende hoogtes en 2 verschillende breedtes (42U en 48U, en 600 mm en 800 mm). Nadat de rackdeur is vervangen door het adapterframe, kan de CyberRack-unit in het adapterframe worden gehangen en worden aangesloten op de gekoeld watertoevoer.
Geen vermenging van warme en koude lucht

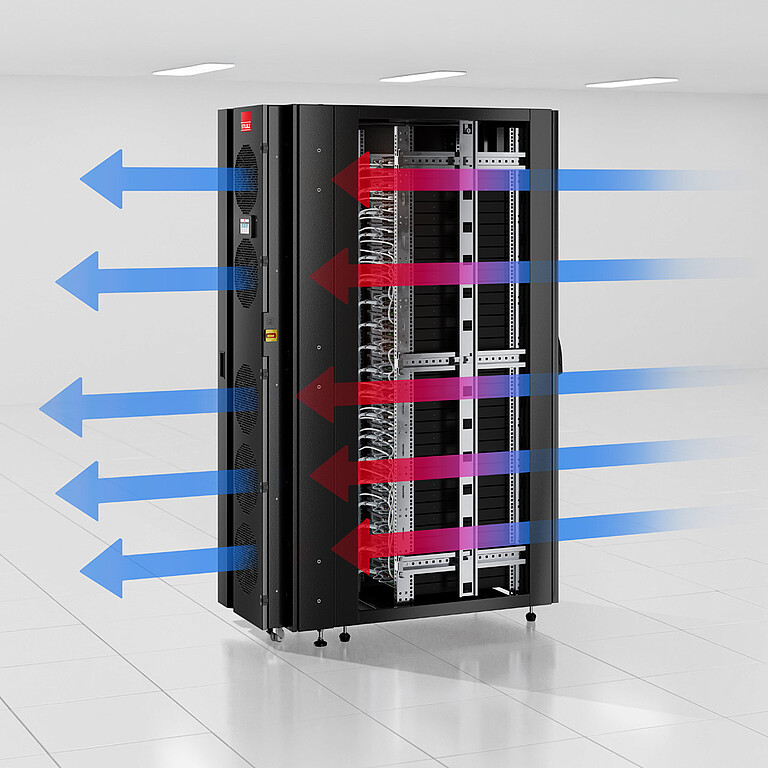

CyberRack Active Rear Door units zijn aan de achterkant van het rack geïnstalleerd. De actieve warmtewisselaardeuren koelen de server direct bij de bron en voorkomen dat er verwarmde lucht de ruimte binnenkomt (zie onderstaande afbeeldingen).
Te integeren met de CyberCool 2 chiller
Oplossingen van STULZ zijn perfect op elkaar afgestemd om samen te werken, met als uiteindelijk doel: uw IT-systemen efficiënt en betrouwbaar koelen. De CyberRack-unit werkt het meest efficiënt in combinatie met de CyberCool 2 chiller.Investeringen in de kwaliteit, betrouwbaarheid en efficiëntie van STULZ airconditioning- en gekoeld water oplossingen betalen zich tijdens het gebruik al na een korte looptijd terug dankzij energiebesparing en bedrijfszekerheid.
CyberCool 2 product informatie
Regeling en bewaking
- C2020 regelaar voor het regelen en bewaken van het airconditioningsysteem
- Actieve temperatuurregeling: De regelaar regelt de ventilatorsnelheid in overeenstemming met de gemeten waarden voor toevoer- en retourlucht.
- Directe verbinding met GBS systemen via ModBus RTU-protocol of Ethernet
Opties
Dankzij de diverse beschikbare opties en uitrustingsopties kunt u de CyberRack Active Rear Door perfect aanpassen aan uw specifieke eisen met betrekking tot de koeling van uw serverracks.
- Adapterframes voor 42U- en 48U-racks met een breedte van 600 of 800 mm
- Drukverschilregeling ter bescherming van de ventilatoren tegen overdruk
- 2- of 3-weg CW-afsluiters, ook verkrijgbaar als drukonafhankelijke 2-weg PICV
- Weergave koelcapaciteit (display)
- Luchttemperatuur- en vochtigheidssensor
- Temperatuursensor van het toevoerwater
- Water waarschuwingssysteem incl. sensor
- Flexibele aansluitslangen
Drukonafhankelijke regelklep
Het drukonafhankelijke regelventiel (PICV) combineert de functies van regeling, hydraulische compensatie en debietmeting. Het waterdebiet dat nodig is voor koeling wordt rechtstreeks ingesteld door het besturingssysteem van het CyberRack systeem.
- Lage water zijdige drukverliezen verlagen de energiekosten van de pomp
- Lagere investerings- en installatiekosten en snellere opstart dankzij automatische hydraulische compensatie
- Het gedefinieerde waterdebiet zorgt voor een stabiele en nauwkeurige regeling bij elke warmtebelasting
- De koelcapaciteit van elk individueel serverrack wordt geregistreerd.
Service en onderhoud
Als bedrijf met vestigingen over de hele wereld bieden wij alles wat u nodig heeft in de uiterst dynamische wereld van informatietechnologie - plus professioneel advies op het juiste moment op de juiste plek.Onze getrainde en ervaren verkoop- en servicepartners zijn gevestigd in meer dan 140 landen. De resulterende nabijheid bij onze klanten zorgt voor snelle reactietijden. Daarnaast zorgen regelmatige trainingen en een actieve informatie-uitwisseling voor een hoge kwaliteit en uitgebreide kennis van al onze producten. Zo weet u zeker dat uw producten in de beste handen zijn en het juiste onderhoud krijgen - over de hele wereld.
Test Center
CyberRack: Test Center
In ons state-of-the-art Test Center van 700 vierkante meter met verschillende klimaatkamers kunnen we verschillende tests uitvoeren op onze precisie-airconditioning units en chillers. Tijdens de ontwikkeling van de CyberRack Active Rear Door hebben we deze kunnen testen en optimaliseren onder alle klimatologische omstandigheden die we over de hele wereld tegenkomen.Daarnaast bieden wij u de mogelijkheid om een zogenoemde witness test voor de CyberRack units te boeken in ons Test Center. Hierdoor kunt u het gewenste airconditioningsysteem laten testen volgens uw exacte specificaties, waardoor transparantie ontstaat en u informatie krijgt over de prestaties en het energieverbruik van uw systeem.
