CyberHandler 2 Stage

CyberHandler 2

De luchtbehandelingskast met indirecte adiabatische Vrije Koeling

Naar contactformulier

Maximale potentiële besparingen met indirect verdampingskoelsysteem (IEC)

De Cyberhandler 2 is veel meer dan gewoon een luchtbehandelingskast. Het is een complete oplossing die niet alleen beschikt over een koelcapaciteit van 32 tot 531 kW, maar wordt ook geleverd met een uitgebreid serviceaanbod dat bestaat uit een kostenberekening voor de levenscyclus, waterbehandeling op basis van omgekeerde osmose, inbedrijfstelling, onderhoud en garantie. Met een hoog efficiënt ontwerp dat gebaseerd is op indirecte adiabatische Vrije Koeling en hoogwaardige componenten vermindert de Cyberhandler 2 uw bedrijfskosten en bereikt hij tegelijkertijd pPUE-waarden van wel 1,02.

Datacenter
Datacenter
Onze units zijn ontworpen voor de hoogste eisen en maximale betrouwbaarheid
Hyperscale
Hyperscale
Geoptimaliseerd voor koeling in bijzonder grote datacenters
Adiabatische koeling
Adiabatische koeling
Verdampingskoeling om de Vrije Koelingperioden te verlengen

Product overzicht

In één oogopslag

Belangrijkste voordelen

  • Klaar voor dak- en wandmontage
  • Gemakkelijke toegang voor onderhoud
  • 3 koelsystemen in 1: Indirecte Vrije Koeling, adiabatische verdampingskoeling, mechanische koeling (als aanvulling of redundantie)

Belangrijkste kenmerken

  • 11 gestandaardiseerde maten
  • Verdampingskoeler ontworpen voor minimale drukverliezen

Belangrijkste technische gegevens

  • Koelcapaciteit (kW): 32 – 531
Voordelen
  • Flexibele aanpassing aan elk project
  • Klaar voor dak- en wandmontage
  • De beste classificatie van behuizingslekken volgens de norm EN1886 (L1 / L1)
  • Gemakkelijke toegang voor onderhoud
  • Ontworpen voor standaard transport
  • Flexibele modulaire installatie
  • 3 koelsystemen in 1: Indirecte Vrije Koeling, adiabatische verdampingskoeling, mechanische koeling (als aanvulling of redundantie)
Kenmerken
  • 11 gestandaardiseerde maten
  • Verdampingskoeler ontworpen voor minimale drukverliezen
  • STULZ C7000-controller speciaal ontworpen voor nauwkeurige besturing van bedrijfskritische toepassingen
  • Verschillende filterklassen beschikbaar: G4, M5, F7 en F9
Techn. gegevens
Totale koelcapaciteit (kW)32 – 531
InstallatieWand, dak
Luchtvolumestroom (m³/h)5,350 – 113,050
Maten11
AfmetingenHoogte (mm): 2,400 – 5,450

Breedte (mm): 1,400 – 3,860

Diepte (mm): 3,750 – 5,210
Koudemiddelen

R410A optioneel (GWP: 2,088)

Alle details betreffende de CyberHandler 2

Climate. Customized.

Van standaard units tot volledig op maat gemaakte oplossingen

De mogelijkheid om een breed scala aan oplossingen aan te bieden, is de belichaming van onze filosofie: 'Climate. Customized.”. Ons doel is om de wensen van onze klanten op de ideale manier te realiseren en duurzame, perfect aangepaste airconditioningoplossingen te creëren die tegelijkertijd krachtig, betrouwbaar en efficiënt zijn.Climate. Customized.

Kom meer te weten over Climate. Customized.

De complete oplossing

De Cyberhandler2 is veel meer dan een product. Wij leveren een uitgebreid dienstenaanbod en pasklare oplossingen voor de koeling van datacenters:

  • Software voor de berekening van de levenscycluskosten/pPUE
  • Waterbehandelingssysteem op basis van omgekeerde osmose
  • Inbedrijfstelling
  • Onderhoud
  • Garantie
Technologie en infrastructuur
  • Indirecte Vrije Koeling: geen vervuiling door buitenlucht
  • Onovertroffen efficiëntieniveaus met pPUE-waarden tot 1,02, afhankelijk van de toepassing en locatie
  • Werking het hele jaar door met adiabatische koeling door verdamping
  • Buitenopstelling - Bespaart ruimte in het datacenter

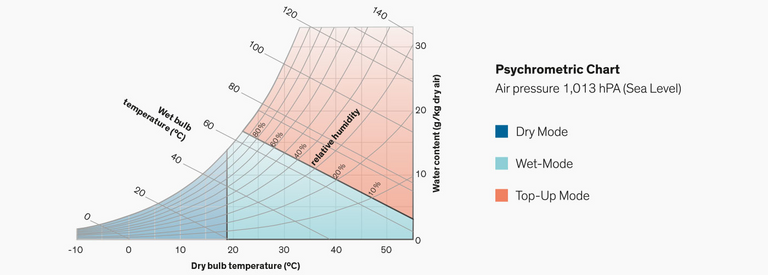

Bedrijfsmodi

De speciale constructie met zijn uiterst efficiënte combinatie van Vrije Koeling en adiabatische verdampingskoeling verlaagt de energiekosten. Het systeem is zodanig geoptimaliseerd dat in de meeste regio's 100% mechanische koeling niet meer nodig is. pPUE-waarden zo laag als 1,02 kunnen hierdoor worden bereikt.

Droge modus

Gebruik van Vrije Koeling: Bij lage buitentemperaturen wordt warme lucht uit het datacenter via de platenwarmtewisselaar afgekoeld door de koude buitenlucht.

  • Adiabatische koeling UIT
  • Mechanische koeling UIT

Natte modus

Wanneer de buitentemperatuur gematigd is, wordt de buitenlucht voorgekoeld door het adiabatische systeem voordat deze door de warmtewisselaar gaat, waar het de lucht van het datacenter afkoelt.

  • Adiabatische koeling AAN
  • Mechanische koeling UIT

Top-Up modus

Bij zeer hoge buitentemperaturen wordt naast het adiabatische koelsysteem ook een compressorkoelsysteem gebruikt om voor Top-Up koeling te zorgen.

  • Adiabatische koeling AAN
  • Mechanische koeling AAN

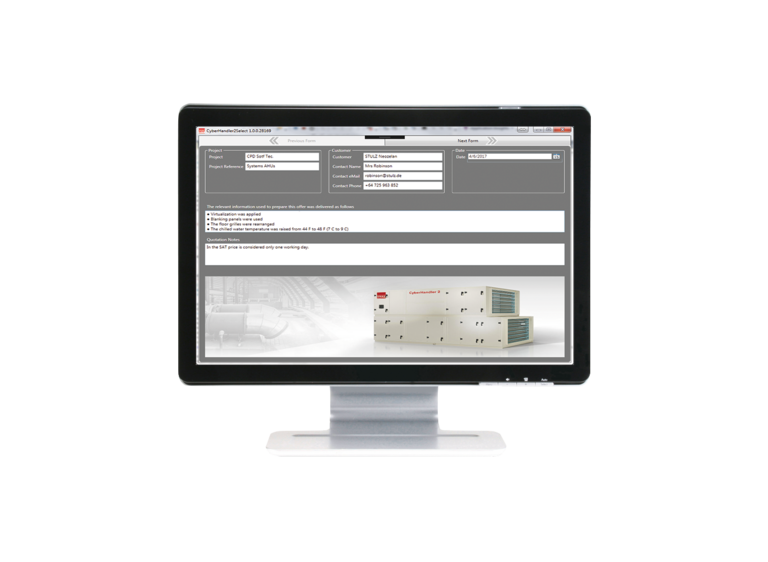

CyberHandler 2 Select

De krachtige CyberHandler 2 Select-software maakt het kiezen van elke luchtbehandelingskast zo gemakkelijk en aangenaam mogelijk. De gebruiksvriendelijke interface helpt u de unit te optimaliseren en aan te passen aan uw projectvereisten.

  • Berekening van de jaarlijkse energie- en waterkosten
  • Simulatie van individuele productvereisten in de CyberHandler 2 Select software en optimalisatie van bedrijfsomstandigheden
Service
  • Vereenvoudigde installatie:
    Probleemloze routing van stroomkabels, waterleidingen en andere leidingen buiten het datacenter
  • Geoptimaliseerde onderhoudsomstandigheden
    - Servicemonteurs hoeven geen serverruimtes binnen te gaan
    - Snel en kostenefficiënt onderhoud
  • Laag total cost of ownership (TCO)
    - Vereenvoudigde kapitaaluitgaven (CAPEX), operationele uitgaven (OPEX) en reparatie- en infrastructuurkosten
    - Verminderde elektrische infrastructuur maakt CAPEX-besparingen van 6-8% mogelijk
Installatieconfiguraties

Onze hoogwaardige luchtbehandelingskasten worden direct op of naast het gebouw geplaatst. Alle benodigde koelcomponenten zijn geïntegreerd in de behuizing van de units, waardoor vloerruimte in het datacenter wordt bespaard en het onderhoud wordt vereenvoudigt aangezien de servicemonteurs niet langer het datacenter hoeven te betreden.

Wandmontage

  • De toevoerlucht en de afvoerlucht worden horizontaal door de luchtbehandelingskast geleid
  • Het toevoerluchtkanaal kan worden aangesloten op een bestaande verhoogde vloer of rechtstreeks naar het datacenter worden geleid
  • De retourlucht wordt vanuit het datacenter rechtstreeks naar de CyberHandler 2 gevoerd
  • Dit type installatie is met name geschikt voor datacenters waar de ruimte niet beperkt is.

Dakmontage

  • De lucht wordt door het plafond van de kamers naar de CyberHandler 2 geleid
  • Buiten zijn geen extra luchtkanalen nodig voor aansluiting
  • Minder contactpunten met de omgeving
  • Geluidsemissies worden verminderd
  • Ongeautoriseerde toegang wordt voorkomen
Regeling en bewaking
  • Specifiek ontworpen voor nauwkeurige controle van bedrijfskritische omgevingen
  • Energie-efficiënte besturingsconcepten aan boord (CW standby-beheer, drukbeheer verhoogde vloer, Indirecte Dynamische Vrije Koeling)
  • Behoud van parameters tijdens firmware-updates
  • Onboard protocol Modbus RTU (aanpassen Modbus-datapuntenlijst)
  • Vrij configureerbare digitale alarmingangen
  • Geïntegreerde datalogger
  • Interne Modbus-communicatiebus voor componenten
  • Controle van hardware-randapparatuur na opstartvolgorde
  • De volgende BMS-protocollen worden ondersteund: BACnet IP, BACnet MS / TP, Modbus TCP, LonWorks, http en SNMP

WIB 8000

De WIB 8000 alles-in-één-webinterface is gebruiksvriendelijk en zeer functioneel, en biedt eenvoudige gegevensuitwisseling en monitoring met wereldwijde aanpasbaarheid.

Functies en bewaking:

  • Alarmberichten via e-mail naar maximaal vijf ontvangers
  • Gegevens van de regelaar worden voortdurend opgehaald
  • Controle van maximaal 32 units via internetbrowser
  • Ethernet poort
  • Poortonafhankelijke zonebediening
  • Eenvoudige integratie met bestaand gebouwenbeheersysteem
  • Werkt parallel via HTTP en SNMP
  • Geen JavaScript en geen cookies.
  • Eenvoudige en snelle configuratie via webpagina
  • Eenvoudig te installeren en geschikt voor montage achteraf
Test Center

In ons testcentrum, gelegen nabij Madrid in Spanje, kunnen we verschillende tests uitvoeren op de units in een ultramoderne testkamer. Dit stelt onze klanten in staat getuige te zijn van de adiabatische luchtbehandelingsunits voor koeling die onder gesimuleerde extreme omstandigheden werken en kritische informatie verstrekken, zoals prestatiegegevens, energieverbruik en waterverbruik.

Test parameters

  • Functietests voor het simuleren van de veiligheidsvoorzieningen
  • Fysieke afmetingen van de units
  • IT-belasting tot 520 kW
  • Luchtstromen tot 120,000 m3/h
  • Omgevingsomstandigheden buiten:
  • Temperatuurbereik van +10 to +50 °C
  • Vochtigheidsbereik van 30 % RV tot 90 % RV
