CyberCool Indoor overzicht

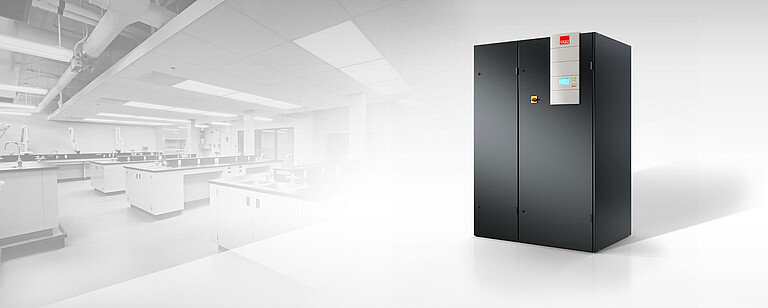

CyberCool Indoor

Chiller met Vrije Koeling voor binnenopstelling

Naar contactformulier

Koeling van medische technologie: Maximale precisie voor fluctuerende warmtebelastingen

STULZ CyberCool Indoor biedt krachtige, zeer efficiënte gekoelde waterkoeling met een minimale voetafdruk en is perfect geschikt voor het koelen van medische apparatuur, serverruimtes en overige faciliteiten. Dankzij het moderne ontwerp en de compacte constructie van de chiller kan deze eenvoudig in het gebouw worden geïnstalleerd en in bestaande systemen worden geïntegreerd. De versie met EC-compressor is ontwikkeld voor bijzonder hoge projecteisen.

Datacenter
Datacenter
Onze units zijn ontworpen voor de hoogste eisen en maximale betrouwbaarheid
Medische technologie
Medische technologie
Betrouwbare en geluidsgeoptimaliseerde koeling van uw apparatuur
Vrije Koeling
Vrije Koeling
Maximale potentiële besparingen door gebruik van koele buitenlucht
Geoptimaliseerd voor gedeeltelijke belasting
Geoptimaliseerd voor gedeeltelijke belasting
Bijzonder efficiënt bij wisselende belastingen

Product overzicht

In één oogopslag

Belangrijkste voordelen

  • Geïntegreerde Vrije Koeling functie voor lage totale bedrijfskosten (GE / GES-systeem)
  • Maatwerk- en speciale oplossingen voor elke toepassing
  • Installatie in de directe omgeving van de consument - perfect voor het koelen van medische apparatuur en vergelijkbare toepassingen.

Belangrijkste kenmerken

  • Verkrijgbaar met en zonder EC compressor
  • Drie verschillende systemen beschikbaar

Belangrijkste technische gegevens

  • Koelcapaciteit (kW): 20 100
Voordelen
  • Geïntegreerde Vrije Koeling functie voor lage totale bedrijfskosten (GE / GES-systeem)
  • Maatwerk- en speciale oplossingen voor elke toepassing
  • Installatie in de directe omgeving van de consument - perfect voor het koelen van medische apparatuur en vergelijkbare toepassingen.
  • Stille condensors of droge koelers minimaliseren de geluidsemissie buiten
  • Eenvoudig te integreren in bestaande systemen
Kenmerken
  • Chiller geschikt voor binnenopstelling
  • Verkrijgbaar met en zonder EC compressor
  • Drie verschillende systemen beschikbaar
Techn. gegevens
Koelcapaciteit (kW) 20 – 100
Maten 2
Afmetingen Hoogte (mm): 1,980

Breedte (mm): 950 – 1,400

Diepte (mm): 890
Koelsystemen luchtgekoeld (A/AS), watergoekoeld (G/GS), hybride Vrije Koeling systeem (GE/GES)
Koudemiddelen R410A (GWP: 2,088)
STULZ voordelen

Meer details betreffende de CyberCool Indoor chiller

Climate. Customized.

Van standaard units tot volledig op maat gemaakte oplossingen

De mogelijkheid om een breed scala aan oplossingen aan te bieden, is de belichaming van onze filosofie: 'Climate. Customized.”. Ons doel is om de wensen van onze klanten op de ideale manier te realiseren en duurzame, perfect aangepaste airconditioningoplossingen te creëren die tegelijkertijd krachtig, betrouwbaar en efficiënt zijn.

Kom meer te weten over Climate. Customized.

Climate.Customized.
Eenvoudige installatie en integratie

De compacte CyberCool Indoor chiller past ook door standaard deuren en kan zonder problemen overal worden opgesteld. Ruimtelijke scheiding van de twee geluidsbronnen en het gebruik van bijzonder stille condensors of droge koelers minimaliseert de algehele geluidsemissie. Aangezien alle belangrijke componenten in de CyberCool Indoor zijn geïntegreerd, is de technologie binnen het gebouw volkomen veilig. Bovendien is CyberCool Indoor perfect beschermd tegen vandalisme of andere onvoorziene schade.

CyberCool Indoor chiller afmetingen
Chiller beschikbaar met drie verschillende koelsystemen

Altijd de juiste keuze: CyberCool Indoor chiller met drie koelsystemen

Om de productie van gekoeld water te garanderen die voldoet aan alle eisen, is CyberCool Indoor verkrijgbaar in twee versies en met drie verschillende systemen. De systemen maken een flexibele planning mogelijk en groeien in hetzelfde tempo als uw toekomstige vereisten.

Energie-efficiëntie, investeringsvolume, bedrijfskosten, grootte van de ruimte, geluidsbescherming, redundantie en lokaal klimaat - elk project stelt zijn eigen eisen op het gebied van de juiste productie van gekoeld water. Onze klanten kunnen kiezen uit verschillende configuraties en zo een ideale balans vinden tussen investering, bedrijfskosten en energie-efficiëntie. STULZ is de enige fabrikant ter wereld die zo'n enorm scala aan configuratie-opties aanbiedt.

Luchtgekoeld (A/AS)

De compacte standaardoplossing

Een gekoeldwatercircuit brengt de warmtebelasting over naar de verdamper, waar de warmte uit het water wordt gehaald en naar het koudemiddel wordt geleid. Het koudemiddel geeft de warmte af aan de buitenlucht via een luchtgekoelde condensor.

Voordelen van het systeem

  • Beproefde, robuuste technologie
  • Teruggebracht tot alleen de hoofdcomponenten
  • Koudemiddel gebruikt als transportmedium voor optimale warmteoverdracht



CyberCool Indoor chiller luchtgekoeld
Watergekoeld (G/GS)

Watergekoeld: stil en gemakkelijk te integreren (G/GS)

Zoals het A/AS systeem volgens het directe verdamper principe - met één verschil: de warmte wordt via een geïntegreerde platen condensor overgedragen aan een water/glycolmengsel; dit mengsel geeft zijn warmte af aan de buitenlucht in een gesloten circuit via een externe droge koeler.

Voordelen van het systeem

  • Integreerbaar in bestaande netwerken
  • Droge koeler kan worden gekoppeld aan meerdere units
  • Pompen zorgen voor een grote afstand tussen de CyberCool Indoor en de droge koeler
CyberCool Indoor chiller watergekoeld
Watergekoeld met geïntegreerde Vrije Koeling functie (GE/GES)

Maximale efficiëntie

Zoals G/GS, maar met Indirecte Vrije Koeling, die de energie-intensieve compressorwerking gedeeltelijk of volledig vervangt bij lage buitentemperaturen. In de FC-modus wordt de warmte rechtstreeks overgebracht naar het gekoeld water circuit door een geïntegreerde Vrije Koeling warmtewisselaar en afgegeven aan de buitenlucht via een externe droge koeler.

Voordelen van het systeem

  • TCO leider: Minimale totale bedrijfskosten gedurende het bedrijf
  • Alle componenten voor Vrije Koeling (FC) geïntegreerd in de unit
  • Het meest efficiënte systeem dankzij intelligente omschakeling van bedrijfsmodi (DX - gemengd - FC)



CyberCool Indoor chiller met Vrije Koeling
Maximale efficiëntie met Vrije Koeling

De meest efficiënte modus van de CyberCool Indoor chiller voor het koelen van medische apparatuur wordt automatisch geselecteerd op basis van de buitentemperatuur - betrouwbaar het hele jaar door en ongeacht het lokale temperatuurprofiel.

Compressor modus (DX): Bij hoge buitentemperaturen wordt het volledige koelvermogen bereikt met de compressor. Door het gebruik van perfect op elkaar afgestemde componenten werkt de CyberCool Indoor al extreem efficiënt, zelfs in deze modus.

Gemengde modus:
Bij gematigde temperaturen werkt de CyberCool Indoor in een energiezuinige gemengde modus, een mix van Vrije Koeling en aanzienlijk verminderde compressorkoeling.

Vrije Koeling modus (FC):
Bij lage buitentemperaturen levert Vrije Koeling de grootste potentiële besparingen op. In dit geval wordt alleen buitenlucht gebruikt om te koelen, de compressorkoeling is volledig uitgeschakeld.

(Afbeelding rechts: temperatuurprofiel van Hamburg, Duitsland)

CyberCool Indoor chiller - Grafiek Vrije Koeling
CyberCool Indoor EC – de leider op het gebied van TCO

In de EC-variant zijn twee complete maar redundante koudemiddelcircuits aangebracht voor maximale operationele beschikbaarheid. Naast de standaard AAN / UIT-compressor zorgt een traploos regelbare EC-compressor voor maximale efficiëntie in deellast modus. Dit betekent dat de unit bijzonder snel reageert op schommelingen in belasting en temperatuur.

CyberCool Indoor chiller binnenwerk 2
TCO-leider GE/GES

Voordelen van de EC versie

  • Redundantie betekent operationele beschikbaarheid
  • Snelle aanpassing aan fluctuerende belastingen
  • Maximale efficiëntie in deellast modus
  • Geïntegreerde soft start van de compressor en continue werking zonder aan / uit-cycli van de compressor, resulteren in een zeer lange levensduur



Variabele koelcapaciteit in deel- en vollast modus

10 * – 50 % koelcapaciteit:

De EC compressor is traploos regelbaar en genereert precies de benodigde koelcapaciteit. De AAN / UIT-compressor is uitgeschakeld.

~ 50 % koelcapaciteit:
Als ongeveer 50% van de totale koelcapaciteit nodig is, levert de AAN / UIT-compressor constant de vereiste koelcapaciteit. De EC compressor is uitgeschakeld.

50 – 100 % koelcapaciteit:
De AAN / UIT-compressor genereert continu 50% van het koelcapaciteit. De EC compressor is traploos regelbaar en wekt bovendien de benodigde koelcapaciteit op.

* afhankelijk van het model en de bedrijfsomstandigheden

Mechanische koelcapaciteit CyberCool Indoor chiller

De geïntegreerde Vrije Koeling functie stelt de CyberCool Indoor in staat om zijn positie als technologieleider onder chillers voor binnenopstelling te consolideren. Ook uitgerust met een EC compressor (GES-systeem), is de unit bijzonder efficiënt in deellast modus. De interactie tussen een compressor met variabel toerental en Indirecte Vrije Koeling garandeert een bijzonder energiebesparende gemengde modus. Vergeleken met een A-systeem is het duidelijk dat de lage bedrijfskosten al snel de hogere investeringskosten dekken.

TCO grafiek
Optimale koeling voor bedrijfskritische toepassingen

Voordelen bij het koelen van medische technologie

  • Stille condensors of droge koelers minimaliseren de geluidsemissie buiten
  • Bijzonder snelle reactie op variabele belastingen (EC versie)
  • Geen glycol in hygiënisch gevoelige ruimtes
CyberCool Indoor chiller voor medische toepassingen

Voordelen in datacenter koeling

  • Indirecte Vrije Koeling voor maximaal besparingspotentieel
  • Hoge gekoeld water temperaturen tot +18 °C (uitlaat) en +25 °C (inlaat)
  • Dubbele voeding (optioneel) zorgt voor een hoge mate van betrouwbaarheid
CyberCool Indoor chiller voor datacenters

Voordelen bij proces- en industriële toepassingen

  • Maatwerkoplossingen voor elke toepassing
  • Breed werkbereik (gekoeld water uitlaat tussen +4 °C en +18 °C)
  • Eenvoudig te integreren in bestaande netwerken
  • Installatie in de directe omgeving van de consument
CyberCool Indoor chiller voor industrie en process toepassingen
Regeling en bewaking
  • De software is aangepast aan elk project en zorgt voor een hoge mate van connectiviteit en flexibiliteit
  • Compatibel met alle gangbare GBS protocollen
  • Runtime vergelijking en alarmomschakeling zorgen ervoor dat uw systeem ten alle tijden in bedrijf is
  • Onafhankelijk parallelle werking van meerdere chillers tegelijkertijd
  • Geavanceerd waarschuwings- en alarmsysteem
STULZ C7000 regelaar
Opties
Tweede stroombron voor de grootst mogelijke betrouwbaarheid

Een van de belangrijkste vereisten voor bedrijfskritische en gevoelige toepassingen is ononderbroken koeling, bijvoorbeeld in het geval van een stroomstoring. Om desondanks een stabiele werking te garanderen, biedt STULZ de mogelijkheid om een automatische overdrachtsschakelaar direct in de schakelkast te monteren. Als de primaire stroomvoorziening uitvalt, wordt dit automatisch gedetecteerd en schakelt het systeem standaard binnen minimaal 180 ms over op een tweede stroombron.

Automatische overdrachtsschakelaar
  • Omschakeling naar voedingscircuit in geval van stroomstoring van het hoofdnetwerk
  • Omschakeling alleen bij stabiele frequentie en voeding
  • Automatische terugkeer naar (stabiel) hoofdnetwerk


Dubbele pomp
  • Extra gekoeld waterpomp voor interne redundantie
  • Standaard (2 bar) en hogedruk (3 bar) versie beschikbaar
  • Normaal aanzuigende meertraps pompen
  • Alle watervoerende onderdelen zijn van roestvrij staal. Gemaakt in Duitsland.


Waterleidingen
  • Waterleidingen zijdelings, achter of boven mogelijk (standaard: onderaan)
  • Meerdere aansluitingen voor de leidingen mogelijk, b.v. Victaulic of flens (standaard: schroefverbinding)
Pomp met toerentalregeling
  • Efficiënte werking bij deellast
  • Exacte aanpassing van opvoerhoogte en volumestroom naar het gekoeld watersysteem
  • Normaal aanzuigende meertraps pomp met geïntegreerde frequentie omvormer
  • Gemaakt in Duitsland



Gesloten kast
Behuizing CyberCool Indoor chiller
  • Deksel voor de behuizing
  • Geluidsisolerend
  • Beschermd tegen stof


Service en onderhoud

Als bedrijf met vestigingen over de hele wereld bieden wij alles wat u nodig heeft in de uiterst dynamische wereld van informatietechnologie - plus professioneel advies op het juiste moment op de juiste plek.

Onze getrainde en ervaren verkoop- en servicepartners zijn gevestigd in meer dan 140 landen. De resulterende nabijheid bij onze klanten zorgt voor snelle reactietijden. Daarnaast zorgen regelmatige trainingen en een actieve informatie-uitwisseling voor een hoge kwaliteit en uitgebreide kennis van al onze producten. Zo weet u zeker dat uw producten in de beste handen zijn en het juiste onderhoud krijgen - over de hele wereld.

Locaties wereldwijd



STULZ Servicebus
STULZ Service USP 1
STULZ Service USP 2
Test Center

CyberCool Indoor chillers worden onderworpen aan een volledige computergestuurde controle in het STULZ Test Center. Uitgebreide metingen onder een grote verscheidenheid aan omstandigheden tonen de werkelijke prestatiegegevens van de systemen en componenten, waardoor de theoretische ontwerpgegevens transparant worden.

Meer informatie

STULZ Test Center

Contact

Vind uw STULZ contact

Meer informatie?

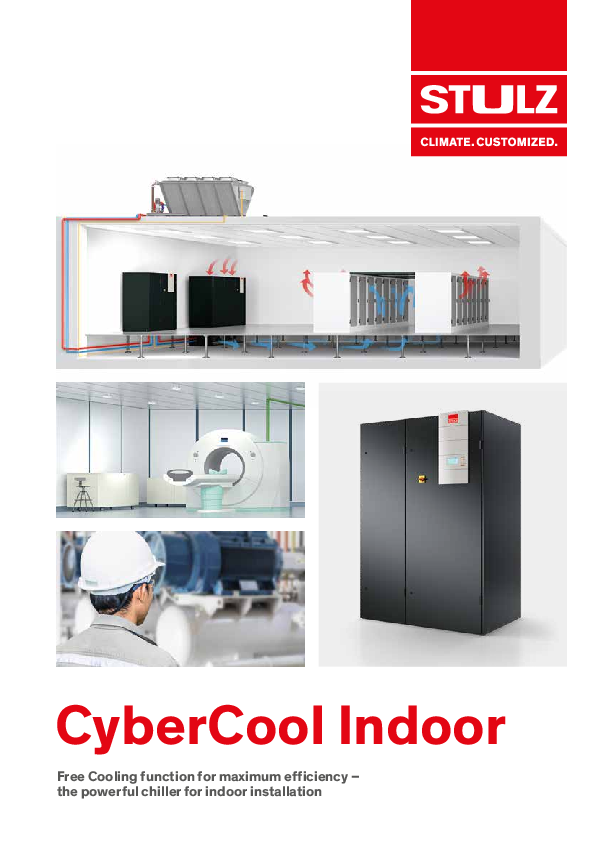

Download de CyberCool Indoor brochure.
  • het dossier:
  • Taal:
  • Datum:
