CyberCool CDU
Coolant Distribution Unit for seamless heat transfer in Liquid Cooling solutions

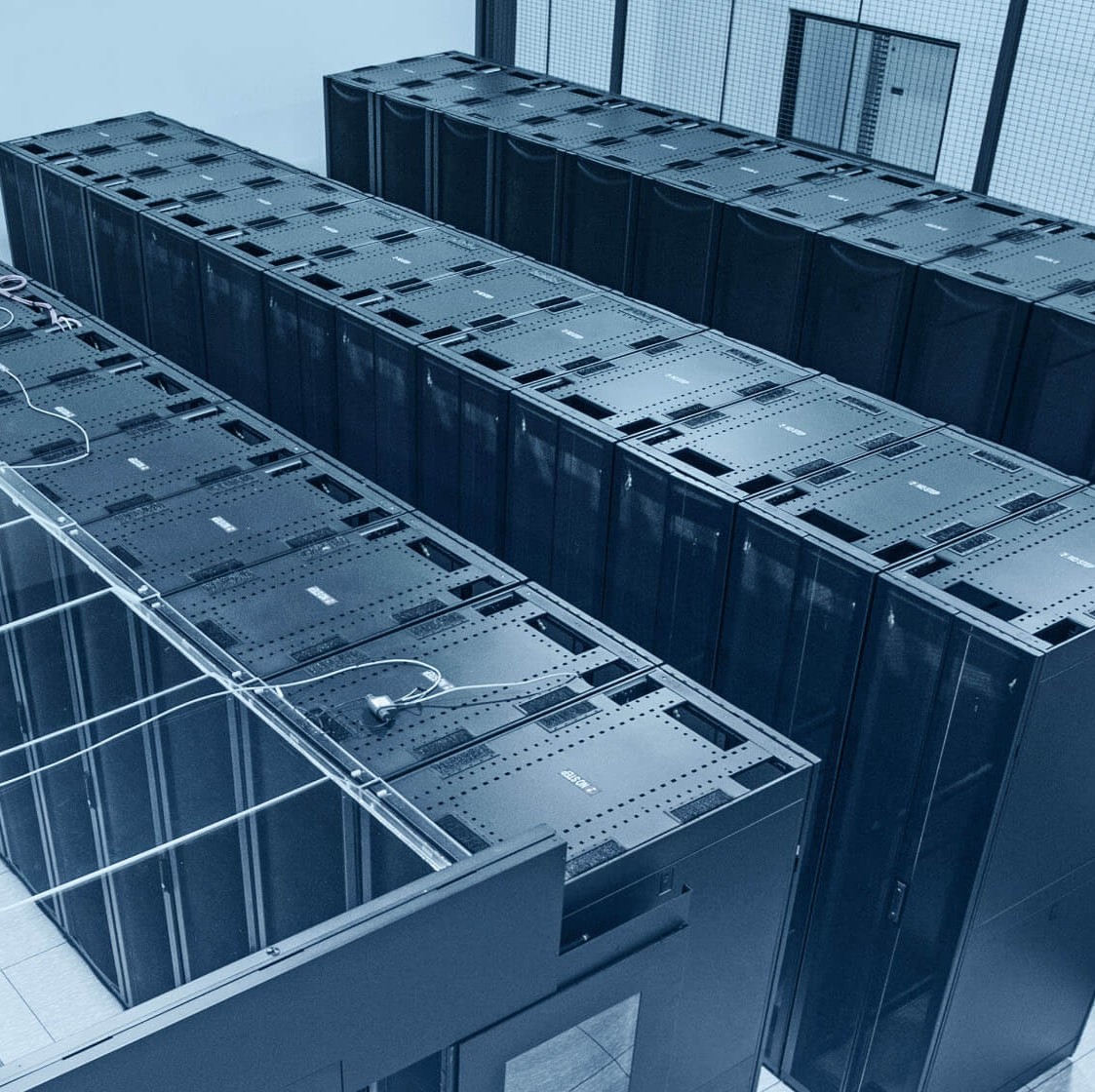

As the heat density of server racks continues to increase at a rapid pace, Liquid Cooling systems have gained widespread acceptance as an effective method of heat dissipation. The STULZ Coolant Distribution Unit CyberCool CDU is a central component in both direct liquid-to-chip cooling and immersion cooling solutions to maximize heat exchange within a limited footprint. This unit completely isolates
the facility water system (FWS) and technology cooling system (TCS) sides of the Liquid Cooling system and accurately controls the supply temperature and flow rate of the coolant while consuming minimal power.
Product overzicht
Most important benefits
- Supports Free Cooling throughout the year (ASHRAE W32 - W+ warm water cooling)
- To enhance system compatibility, the unit offers a range of structural, electrical, and control options, including the flexibility to accommodate different liquids, power loads, and optional THDi filter
Most important features
- Slightly oversized pipe diameter to increase water volume and reduce pump power consumption
- Variable-speed pumps ensure enhanced energy efficiency, especially under low loads, eliminating the need for liquid bypass
- Optimized heat exchanger for the low temperature difference between the facility water system (FWS) and technology cooling system (TCS) circuits
Most important technical data
Rated heat exchange (kW): 345 – 1,380
- Supports Free Cooling throughout the year (ASHRAE W32 - W+ warm water cooling)
- To enhance system compatibility, the unit offers a range of structural, electrical, and control options, including the flexibility to accommodate different liquids, power loads, and optional THDi filter
- Compact design with different sizes for easy integration into existing server rack structures
- Integrated anti-condensation function
- Optional leakage detection
- Slightly oversized pipe diameter to increase watervolume and reduce pump power consumption
- Variable-speed pumps ensure enhanced energy efficiency, especially under low loads, eliminating the need for liquid bypass
- Optimized heat exchanger for the low temperature difference between the facility water system (FWS) and technology cooling system (TCS) circuits
- High liquid quality is ensured by employing sanitary grade all-stainless steel pipes, while the built-in filter on the TCS side preserves a 50μm degree of water cleanliness.
- Optional redundant configuration of key components such as controller, power supply and pumps
| Rated heat exchange (kW) | 345 – 1,380 | ||||
| Sizes | 2 | ||||
| Rated water supply temperature (facility water system) | 32 °C | ||||
| Rated liquid supply temperature (technology cooling system) | 36 °C | ||||
| Dimensions | Height (mm): 2,090 Width (mm): 600/900 Depth (mm): 1,200 | ||||
Need more information?
Download our brochure!
Nauwkeurig ontworpen
Deze nauwkeurig ontworpen unit bevat essentiële onderdelen als waterpompen, gesoldeerde platenwarmtewisselaars, waterkleppen, roestvrijstalen leidingen en controllers. Dit alles tezamen zorgt voor een betrouwbare en efficiënte vloeistoftoevoer voor uw vloeistofkoeling systemen.
Geoptimaliseerde warmteoverdracht
Door het technische koelsysteem (TCS) en het facilitaire watersysteem (FWS) te isoleren, wordt het risico op kruisbesmetting en lekken aanzienlijk verminderd, wat de algehele betrouwbaarheid van het koelsysteem vergroot. Verder biedt de CyberCool CDU een nauwkeurige controle over elke kant van het koelsysteem, waardoor een beter beheer van koelvloeistofdebieten, temperaturen en druk mogelijk is. En dat komt de algehele efficiëntie van het systeem dan weer ten goede.
Vloeistofkoeling
Het toenemende gebruik van zeer krachtige computers en AI stelt de koelinfrastructuur in datacenters voor nieuwe uitdagingen. Een efficiënt en betrouwbaar beheer van extreem hoge warmtebelastingen is van groot belang. Daardoor stijgt de vraag naar innovatieve koeloplossingen, waarbij met name vloeistofkoeling een veelbelovende optie is. STULZ is hiervoor uw wereldwijde partner en biedt geavanceerde oplossingen om deze uitdagingen aan te gaan en een toekomstbestendige koelinfrastructuur te garanderen.
Ontdek meer over vloeistofkoeling
Nauwkeurige controle voor hogere betrouwbaarheid
Dankzij de flexibele en nauwkeurige controle biedt de CyberCool CDU maximale betrouwbaarheid bij permanente werking. Om bovendien aan de hoogste normen van bruikbaarheid en betrouwbaarheid te voldoen, heeft STULZ in eigen beheer de regelaar ontwikkeld, waardoor de software, hardware en vloeistofkoeling units perfect op elkaar zijn afgestemd. Het touchscreendisplay biedt een overzichtelijke menunavigatie en intuïtieve bediening van de regelaar.
Overige voordelen:
- Regulering van drukverschil, debiet en temperatuurverschil
- Werking van koudemiddelpompen in zowel koude als warme stand-bymodus
- Diverse besturingsopties, waaronder besturing van één machine, groepsbesturing en lokale en externe besturingsmethoden
- RS485 seriële poort of RJ45-aansluitingen
- Ondersteuning voor verschillende protocollen zoals Modbus RTU, Modbus TCP/IP, BACnet IP, SNMP, HTTP en andere
Service en onderhoud
- Alle onderdelen zijn voor onderhoudsdoeleinden toegankelijk vanaf de voor- of achterkant
- Koudemiddelpomp, waterklep en andere onderdelen hebben afsluitkleppen aan zowel voor- als achterzijde voor eenvoudig onderhoud
- Onderhoud op afstand van FWS- en TCS-zijfilters
- Op afstand automatische rehydratatie aan de TCS-zijde
- De hoofdonderdelen zijn verbonden met een sanitaire snelkoppeling voor moeiteloze demontage
