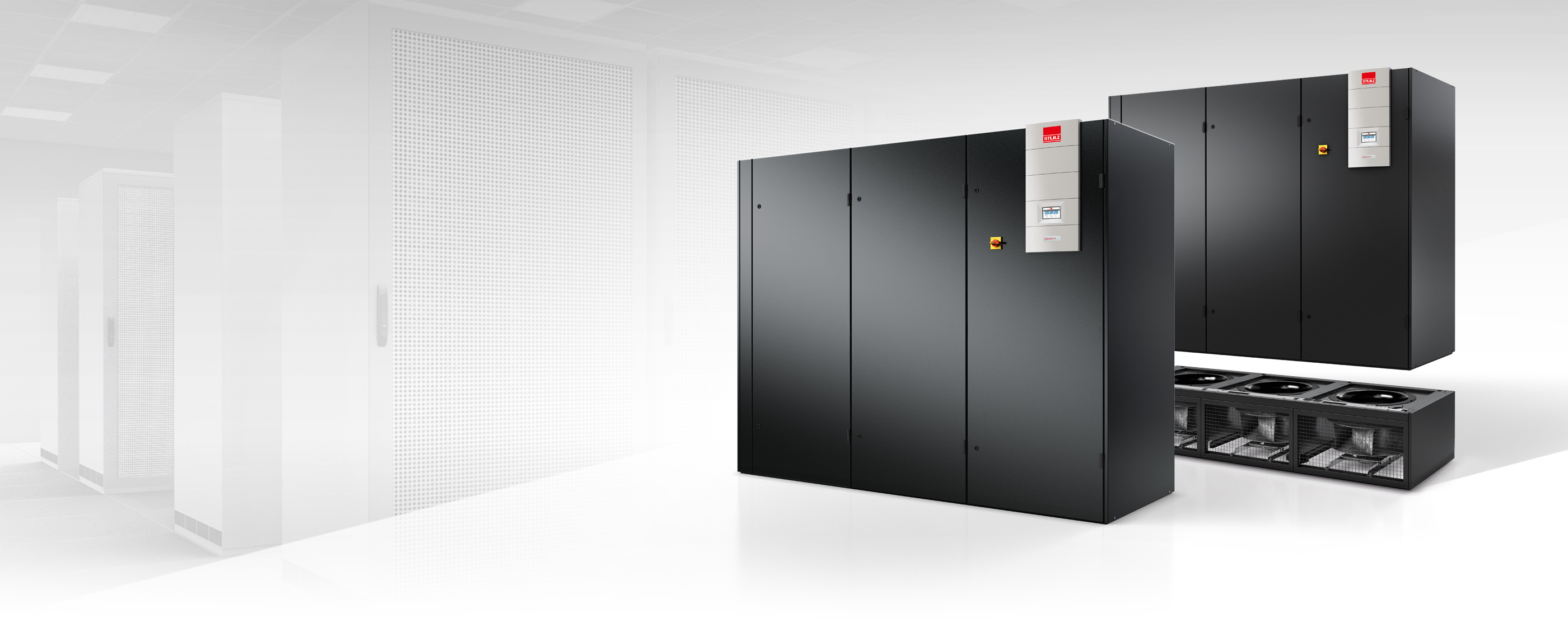

CyberAir 3PRO DX

De maatstaf voor flexibiliteit en energie-efficiëntie

Naar contactformulier

HVAC systemen voor datacenters met maximale precisie, betrouwbaarheid en energie-efficiëntie

De CyberAir 3PRO DX is het resultaat van meer dan drie decennia ervaring met projecten over de hele wereld. Het is de logische volgende stap in de ontwikkeling van de succesvolle CyberAir 3 serie. De CyberAir 3PRO DX bereikt een maximale koelcapaciteit met een minimale voetafdruk. Deze units zijn de meest flexibele en efficiënte precisie airconditioning oplossing op de markt.

Datacenter
Datacenter
Onze units zijn ontworpen voor de hoogste eisen en maximale betrouwbaarheid
Kleine, middelgrote en grote ruimtes
Kleine, middelgrote en grote ruimtes
Precisie-airconditioningunits voor lage tot hoge warmtebelasting
Hyperscale
Hyperscale
Geoptimaliseerd voor koeling in bijzonder grote datacenters
Vrije Koeling
Vrije Koeling
Maximale potentiële besparingen door gebruik van koele buitenlucht

Product overzicht

In één oogopslag

Belangrijkste voordelen

  • Maximale koelcapaciteit met een minimale voetafdruk
  • Luchtgeleiding met maximale efficiëntie (Airflow Efficiency Ratio)
  • Maximale potentiële besparingen met Indirecte Dynamische of Directe Vrije Koeling

Belangrijkste kenmerken

  • Verkrijgbaar met geïntegreerde en externe ventilator
  • 5 koelsystemen, 6 maten, verschillende methodes voor luchtgeleiding

Belangrijkste technische gegevens

  • Koelcapaciteit (kW): 22 – 150
  • Luchtgeleiding: Upflow, Downflow, Downflow met uitlaat voorkant/achterkant/omlaag
Voordelen
  • Technologisch leider als het gaat om koelcapaciteit met maximale efficiëntie
  • Maximale koelcapaciteit met een minimale voetafdruk
  • Maximale potentiële besparingen met Indirecte Dynamische of Directe Vrije Koeling
  • Luchtgeleiding met maximale efficiëntie (Airflow Efficiency Ratio)
  • Verdere verlaging van de bedrijfskosten omdat de toevoerluchtcondities voldoen aan de ASHRAE richtlijnen
  • Koelt betrouwbaar, nauwkeurig, stil en zuinig
  • Ontworpen voor een lange levensduur
  • Gebruik van EC technologie voor maximale efficiëntie
  • Compact ontwerp voor eenvoudiger transport en installatie
  • Mogelijkheid om uw unit te laten testen in ons testcentrum
  • Regeling op basis van toevoerlucht, retourlucht of lucht uit de ruimte
Kenmerken
  • Verkrijgbaar met geïntegreerde en externe ventilator
  • 5 koelsystemen, 6 maten, verschillende methodes voor luchtgeleiding
  • Regeling op basis van de toevoerlucht, retourlucht, lucht uit de ruimte of serverinlaattemperatuur
  • Verkrijgbaar met koudemiddelen R407C, R410a en R134a
  • Alle onderdelen van de unit die onderhoud nodig hebben, zijn vanaf de voorkant toegankelijk
  • Filter controle manager
  • Filterklasse ISO 16890: ISO Coarse 80 % tot ePM10 70 %



Techn. gegevens
Koelcapaciteit (kW)22 – 150
LuchtgeleidingUpflow, Downflow, Downflow met uitlaat voorkant/achterkant/omlaag
Luchtstroom volume (m³/h)4,000 – 32,000
Afmetingen

Hoogte (mm): 1,980 – 2,495

Breedte (mm): 950 – 3,110

Diepte (mm): 890 – 980

Koelsystemen

Luchtgekoeld (A/AS), Watergekoeld (G/GS),
Hybride Vrije Koeling systeem (GE/GES),
Gekoeld water systeem met redundant
luchtgekoeld systeem (ACW/ASCW),
Gekoeld water systeem met redundant
watergekoeld systeem (GCW)

KoudemiddelenR410A (GWP: 2,088)
R407C (GWP: 1,774)
R134a (GWP: 1,430)

Alle details betreffende de CyberAir 3PRO

Energie-efficiëntie en betrouwbaarheid

Vrije Koeling

Er worden twee verschillende methoden voor Vrije Koeling gebruikt voor datacenterkoeling, afhankelijk van hoe de buitenlucht wordt gebruikt. Als de buitenlucht rechtstreeks naar binnen wordt getransporteerd, is dit Directe Vrije Koeling. Als de buitenlucht niet het gevoelige interieur van het gebouw binnendringt, is dit Indirecte Vrije Koeling. Beide methoden bieden voordelen, maar brengen bepaalde uitdagingen met zich mee. We controleren welke versie het beste past bij uw behoeften, vereisten en beoogd gebruik - en welke oplossing u de beste prestaties biedt gedurende de totale levensduur van het systeem.

Potientiële besparingen met Directe Vrije Koeling

Directe Vrije Koeling

Het CyberAir 3PRO DX precisie airconditioning systeem met Directe Vrije Koeling koelt datacenters tot 90% zuiniger dan conventionele compressor koelsystemen. Directe Vrije Koeling maakt gebruik van het potentieel van buitentemperaturen om het datacenter te voorzien van airconditioning met behulp van de koele buitenlucht. Via de CyberAir 3PRO DX komt de buitenlucht, die eerst door filtersystemen is behandeld, rechtstreeks in de serverruimte.

CyberAir 3PRO DX units met neerwaartse luchtgeleiding kunnen worden uitgerust met de "FreeCool Plenum Free Cooling-box". Het ontwerp van de plenum met de dempers bovenop is een flexibele constructie die geen extra ruimte inneemt voor de gekoeld water unit. Met deze optie wordt Vrije Koeling automatisch gecombineerd met de compressorkoeling van het koelsysteem in drie variabele trappen, om te voldoen aan de buitentemperatuur en koelbehoeften, zodat maximale besparingen altijd ten volle worden benut.

Meer informatie over Directe Vrije Koeling



Indirecte Dynamische Vrije Koeling

Indirecte Dynamische Vrije Koeling van STULZ is het enige systeem ter wereld met automatische efficiëntie optimalisatie. Door de dynamische schakeling en regeling wordt de looptijd van de compressor tot een minimum beperkt en wordt het totale energieverbruik met wel 60% verminderd, rekening houdend met alle actieve componenten.

Het systeem koelt nauwkeurig en dynamisch volgens de actuele warmtebelasting. Hierdoor wordt alleen het benodigde koelvermogen opgewekt en is er geen energie intensief overaanbod. Rekening houdend met de buitentemperatuur en de huidige warmtebelasting, selecteert de dynamische schakelwerking en regeling de optimale bedrijfsmodus zonder een vaste Vrije Koeling startwaarde.

Meer informatie over Indirecte Dynamische Vrije Koeling

Ventilatoren in de verhoogde vloer

Geoptimaliseerd ontwerp van de unit voor maximale potentiële besparingen

Het ontwerp van onze units betekent dat STULZ precisie airconditioning units maximale EER-waarden en de laagste AER-waarden (Airflow Efficiency Ratio) hebben en daardoor luchtgeleiding bereiken met maximale efficiëntie. De AER beschrijft de verhouding tussen het stroomverbruik van de ventilator en de luchtstroom. Met name ASR luchtgeleiding (ventilatoren geïntegreerd in de verhoogde vloer) zorgt voor een aanzienlijke vermindering van het energieverbruik van de ventilator door te zorgen voor minimale turbulentie en veranderingen in de luchtstroomrichting, voor energiebesparing die u meteen merkt.

Precieze regeling van de temperatuur

Delta T

Het luchtzijdige temperatuurverschil tussen de luchtinlaat en -uitlaat van serverracks en airconditioning systemen heet ΔT (Delta T). Om een optimale werking en een zo groot mogelijke besparing op de bedrijfskosten te garanderen, is het essentieel dat de ΔT van de airconditioning units nauwkeurig en efficiënt wordt aangepast aan de ΔT van uw serverracks.Dankzij onze dynamische regeling kan de ΔT worden aangepast aan veranderende IT-vereisten, waardoor maximale energie-efficiëntie tijdens bedrijf wordt gegarandeerd.

Lees het blog artikel: "Delta T – Het luchtzijdige temperatuurverschil"

Temperatuur profiel

Optimale toevoerluchtcondities voor betrouwbaarheid en maximale efficiëntie

Om uw datacenter zo efficiënt mogelijk te koelen zonder concessies te doen aan de betrouwbaarheid, heeft ASHRAE een aanbeveling gepubliceerd voor de luchttemperatuur bij de serverinlaat. Al decennia lang ontwikkelen wij airconditioning units voor bedrijfskritische toepassingen - waar zelfs kleine storingen ernstige gevolgen kunnen hebben. Maar dat is niet alles, we hebben ons altijd gericht op energie-efficiëntie, en daarom liggen de toevoerluchttemperaturen van onze units, inclusief onze HVAC systemen, binnen het door ASHRAE aanbevolen bereik.

EC Technologie

RadiCal EC ventilatoren van de nieuwste generatie

Betere prestaties. Maximale energie-efficiëntie. Stiller.

  • GreenTech EC technologie
  • Aanzienlijk hogere lucht uitlaat
  • Meer dan 10% lager stroomverbruik
  • Gereduceerde geluidsemissie
  • Geoptimaliseerde luchtstroom
  • Verbetert de AER van CyberAir 3PRO CW units
  • Nieuwste generatie van de motor
  • Vinnen gemaakt van hightech composietmateriaal voor een grotere vermogensdichtheid van de ventilator
  • Lange levensduur

EC compressors

  • Oneindige compressorregeling voor maximale efficiëntie en nauwkeurige temperatuurregeling
  • Maximale efficiëntie, vooral in deellast en gemengde modus
  • Constante toevoerluchttemperatuur
  • Geïntegreerde soft start
  • Snelle, nauwkeurige reactie op actuele veranderingen in warmtebelasting
  • Lange levensduur dankzij continue werking zonder aan/uit-cycli van de compressor
Regeling en bewaking

Betrouwbare controle en bewaking

  • Zelfontwikkelde regelaar voor het regelen en bewaken van het airconditioningsysteem
  • Autonome regelaars in elke unit zorgen voor hoge redundantie en beschikbaarheid
  • Door de optionele sequentie met stand-by functies kunnen de individuele airconditioningsmodules van een groep met de grootste flexibiliteit in meer of mindere mate worden gebruikt
  • Besturing van maximaal 20 units
  • Data bus systeem
  • UPS werking met configureerbare componenten voor een laag stroomverbruik van de unit
  • Registratie van het actuele klimaat in de ruimte
  • Service interface
  • Modbus protocol is voorgeïnstalleerd
Service en onderhoud

Als bedrijf met vestigingen over de hele wereld bieden wij alles wat u nodig heeft in de uiterst dynamische wereld van informatietechnologie - plus professioneel advies op het juiste moment op de juiste plek.Onze getrainde en ervaren verkoop- en servicepartners zijn gevestigd in meer dan 140 landen. De resulterende nabijheid bij onze klanten zorgt voor snelle reactietijden. Daarnaast zorgen regelmatige trainingen en een actieve informatie-uitwisseling voor een hoge kwaliteit en uitgebreide kennis van al onze producten. Zo weet u zeker dat uw producten in de beste handen zijn en het juiste onderhoud krijgen - over de hele wereld.

Locaties wereldwijd



Projecten

Vrije Koeling voor Paragon CC drukkerijen

Bij Paragon Customer Communications houdt STULZ de drukkerij in optimale conditie en zorgt tegelijkertijd voor een hoge productiviteit voor 500 medewerkers die werken in de drukkerij.

Meer informatie

Airconditioning van de controlekamers voor houtbedrijf SCHNEIDER

Het Zuid-Duitse houtbedrijf SCHNEIDER had een klimaatoplossing nodig voor hun controlekamers in hun fabriek in Eberhardzell. Debijzondere uitdaging van het project was om de afstanden tussen de individuele meldkamers te overbruggen en het systeem te integreren in de bestaande infrastructuur. Samen met de klant ontwikkelde en implementeerde STULZ een maatwerkoplossing voor airconditioning van de controlekamers.

Meer informatie

Green IT geeft een concurrentievoordeel

Warmte kracht koppelingsinstallatie, absorptiekoelmachine en het STULZ GE-systeem: een goed afgerond energieconcept voor myLoc zorgt voor IT AG en het milieu.

Meer informatie



Directe Vrije Koeling voor Londons IT

De CO2-voetafdruk verlagen en een PUE van <1,4 bereiken:
STULZ Directe Vrije Koeling technologie verbetert de efficiëntie van Interoute (Vtesse) datacenters.

Meer informatie

Test Center

In ons state-of-the-art testcentrum van 700 vierkante meter met zijn verschillende klimaatkamers kunnen we verschillende tests uitvoeren op precisie airconditioning units en chillers. Tijdens de ontwikkeling van de CyberAir 3PRO DX hebben we de unit kunnen testen en optimaliseren onder alle klimatologische omstandigheden die we over de hele wereld tegenkomen.Daarnaast bieden wij u de mogelijkheid om een witness test te boeken in ons testcentrum. Hierdoor kunt u het gewenste airconditioningsysteem laten testen volgens uw exacte specificaties, waardoor transparantie ontstaat en u informatie krijgt over de prestaties en het energieverbruik van uw systeem.

Meer informatie

Flexibiliteit

Climate. Customized.

Van standaard units tot volledig op maat gemaakte oplossingen

De mogelijkheid om een breed scala aan oplossingen aan te bieden, is de belichaming van onze filosofie: 'Climate. Customized.”. Ons doel is om de wensen van onze klanten op de ideale manier te realiseren en duurzame, perfect aangepaste airconditioningoplossingen te creëren die tegelijkertijd krachtig, betrouwbaar en efficiënt zijn.

Kom meer te weten over Climate. Customized.

Upflow, Downflow, verhoogde vloer

Downflow en Upflow versies

Het ontwerp met geïntegreerde ventilatoren is verkrijgbaar met standaard Downflow (ASD) en Upflow (ASU) luchtgeleiding. Door verdere ontwikkeling en door het ontwerp te optimaliseren, zijn de units nu aanzienlijk efficiënter dan de vorige versie van de unit.

Dit is te zien in de merkbaar hogere energie-efficiëntieverhouding (EER) en lagere luchtstroomefficiëntieverhouding (AER).

Versie met verhoogde vloer

De versie met verhoogde vloer (ASR) belooft een nog grotere energiebesparing dan units met ventilatoren op de verhoogde vloer. Dit model is uitgerust met een externe ventilatorkast en de luchtgeleiding is specifiek voor de unit ontworpen. De ventilator wordt onder de unit in de verhoogde vloer gemonteerd.

De extra ruimte die hieruit resulteert in de unit kan worden gebruikt voor grotere warmtewisselaars, wat resulteert in een merkbaar hogere koelcapaciteit voor de voetafdruk. Bovendien betekent het plaatsen van de ventilatoren in de verhoogde vloer minder turbulentie en minder veranderingen in de luchtstroomrichting. Het resultaat is een ideale luchtgeleiding en daardoor een aanzienlijk lager stroomverbruik van de ventilator (AER).

Verschillende luchtgeleidingssystemen

Verhoogde vloer, luchtgeleiding: voorkant

Verhoogde vloer, luchtgeleiding: voorkant/achterkant/beneden

Downflow

Upflow

Opties

De talrijke verschillende opties en mogelijke uitrusting stellen u in staat om CyberAir 3PRO DX units perfect aan uw eisen aan te passen.



  • Dubbele stroomtoevoer met automatische of handmatige omschakeling plus optionele UPS-buffering van de regelaar
  • Geschikt voor aansluiting op alle gangbare gebouwbeheersystemen, RS485- en RS232-interface voor directe aansluiting op een GBS
  • Drukregeling voor verhoogde vloeren en behuizingen
  • Continu, meertraps elektrische verwarming
  • Naverwarming van koudemiddel
  • LPHW naverwarming
  • Continue stoombevochtiging
  • Aansturing van ultrasone luchtbevochtigers
  • Verhoogde vloerstandaard in verschillende hoogtes
  • FreeCool Plenum for Directe Vrije Koeling
  • Uitblaas- en afzuigplenum
  • Zakfilteropzetstuk F7, F9
  • User interface
  • Rook- en brandalarmen
  • En nog veel meer
Koelsystemen

STULZ biedt individuele klimaatoplossingen die precies zijn aangepast aan uw projectvereisten.

Luchtgekoeld systeem (A/AS)

Compressorkoeling met compressor koelsysteem op basis van het directe verdamperprincipe (DX / directe expansie)

Het koudemiddelcircuit van de airconditioningmodule bestaat uit een verdamper, een expansieventiel, een scroll-compressor en een externe luchtgekoelde condensor. Aangevoerd door een ventilator, stroomt de lucht uit de ruimte door de verdamper, waar warmte wordt onttrokken aan het koudemiddel. De airconditioning unit en de externe condensor zijn met elkaar verbonden door een gesloten koudemiddelcircuit.


AS-systeem

Net als het A-systeem gebruikt het AS-systeem het principe van de directe verdamper. Om het systeem nog efficiënter te maken, is het AS-systeem uitgerust met een traploos instelbare EC-compressor.

Watergekoeld systeem (G)

Eenvoudige warmteafvoer via het water-glycolmengsel

Zoals het A-systeem. Verschil: In het G-systeem wordt de warmte van het DX-circuit overgedragen aan een water-glycolmengsel door een plaatcondensor die in de airconditioning unit is geïntegreerd. Het mengsel circuleert in een gesloten circuit en geeft de warmte via een externe droge koeler af aan de buitenlucht.

Hybride Vrije Koeling systeem (GES)

Hybride G-systeem met Indirecte Vrije Koeling

Een hybride koelsysteem dat een G-systeem combineert met Indirecte Vrije Koeling. Het GE-systeem schakelt over naar de energiebesparende modus zodra de buitentemperatuur het toelaat. De buitenlucht wordt dan gebruikt voor Indirecte Vrije Koeling. GE-systemen vormen de basis van Indirecte Dynamische Vrije Koeling.

GES systeem

Hybride G-systeem met Indirecte Vrije Koeling en EC-compressor
Net als het GE-systeem werkt het GES-systeem volgens het principe van Indirecte Vrije Koeling. En om het systeem nog efficiënter te maken, is het GES-systeem exclusief verkrijgbaar met een traploos instelbare EC-compressor.

Gekoeld water systeem met redundant luchtgekoeld systeem (ACW)

CW-systeem met redundant A-systeem (dubbele vloeistof)

Twee onafhankelijke koelsystemen (CW en A) in één airconditioningsmodule zorgen voor maximale uitvalbestendigheid. Als het hoofd, vloeistofgekoelde systeem (CW) uitvalt, zorgt het luchtgekoelde A-systeem ervoor dat de airconditioning van uw datacenter ononderbroken doorgaat.

Gekoeld water systeem met redundant water gekoeld systeem (GCW)

CW-systeem met redundant G-systeem (dubbele vloeistof)

Soortgelijk ontwerp als het ACW-koelsysteem, maar met een vloeistofgekoeld G-systeem dat werkt in combinatie met het CW-systeem, in plaats van het A-systeem.

Contact

Vind uw STULZ contact

Meer informatie?

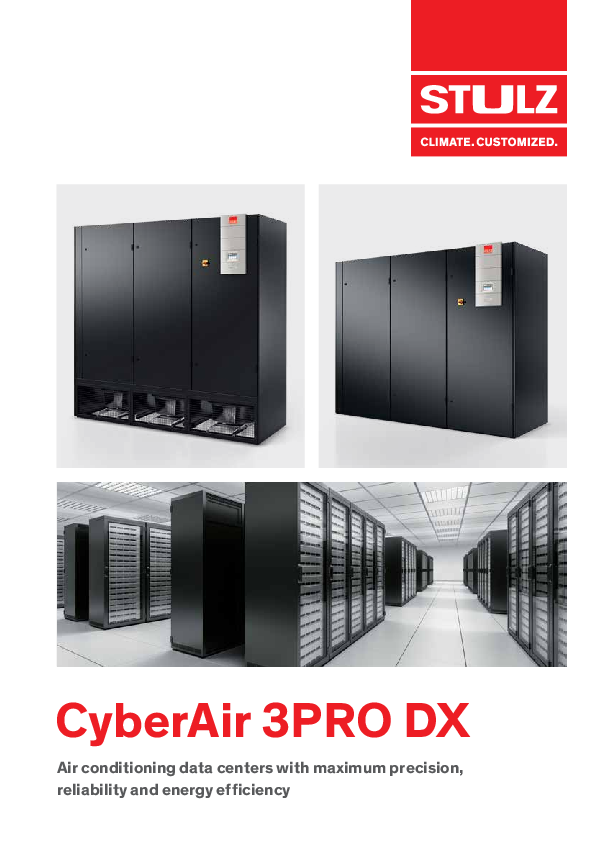

Download de CyberAir 3PRO DX de brochure.
