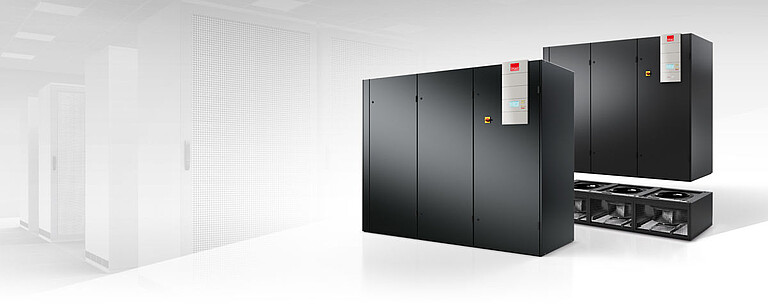

CyberAir 3PRO CW
De maatstaf voor flexibiliteit en energie-efficiëntie
De CyberAir 3PRO CW controleert de omstandigheden in het datacenter met de grootste precisie, betrouwbaarheid en energie-efficiëntie. Omdat STULZ technologie toonaangevend is, kan het potentiële besparingen ten volle benutten en toch maximale betrouwbaarheid garanderen. Hoe verschillend datacenters ook zijn, de CyberAir 3PRO CW is een gekoeld water oplossing, zowel flexibel inzetbaar als op maat gemaakt: de unit is verkrijgbaar in 11 maten met verschillende methodes voor luchtgeleiding.
Product overzicht
Belangrijkste voordelen
- Maximale koelcapaciteit met een minimale voetafdruk
- Luchtgeleiding met maximale efficiëntie (Airflow Efficiency Ratio)
- Maximale potentiële besparingen met Indirecte Dynamische of Directe Vrije Koeling
Belangrijkste kenmerken
- Verkrijgbaar met geïntegreerde en externe ventilator
- 2 koelsystemen (CW, CW2), 11 maten, verschillende methodes voor luchtgeleiding, verschillende warmtewisselaars
Belangrijkste technische gegevens
- Koelcapaciteit (kW): 22 – 260
- Luchtgeleiding: Upflow, Downflow, Downflow met uitlaat aan de voorkant/achterkant/onderkant
- Maximale koelcapaciteit met een minimale voetafdruk
- Luchtgeleiding met maximale efficiëntie (Airflow Efficiency Ratio)
- Maximale potentiële besparingen met Indirecte Dynamische of Directe Vrije Koeling
- Verdere verlaging van de bedrijfskosten omdat de toevoerluchtcondities voldoen aan de ASHRAE richtlijnen
- Flexibiliteit voor oplossingen op maat
- Hoogste EER waarden door maximale grootte van warmtewisselaars en filteroppervlakken
- EC-ventilatoren van de nieuwste generatie verminderen het stroomverbruik
- Het compacte ontwerp vereenvoudigt het transport en de installatie van de CyberAir units
- Mogelijkheid om uw unit te laten testen in ons testcentrum
- Verkrijgbaar met geïntegreerde en externe ventilator
- 2 koelsystemen (CW, CW2), 11 maten, verschillende methodes voor luchtgeleiding, verschillende warmtewisselaars
- CW standby beheer, drukverschilregeling en filterregeling
- Regeling op basis van de toevoerlucht, retourlucht, lucht uit de ruimte of serverinlaattemperatuur
| Koelcapaciteit (kW) | 22 – 260 |
| Luchtgeleiding | Upflow, Downflow, Downflow met uitlaat aan de voorkant/achterkant/onderkant |
| Luchtstroom volume (m³/h) | 7,500 – 46,200 |
| Afmetingen | Hoogte (mm): 2,495 – 2,915 Breedte (mm): 950 – 3,350 Diepte (mm): 890 – 1,040 |
| Koelsystemen | Gekoeld water (CW/CW2) |
Meer informatie?
Download onze CyberAir 3PRO CW brochure!
Alle details betreffende de CyberAir 3PRO CW
Energie-efficiëntie en betrouwbaarheid
Nieuw formaat specifiek voor grote en hyperscale datacenters
ABR range
Deze maat voor gekoeld water units is ontwikkeld om te voldoen aan de eisen van grote datacenters en tegelijkertijd de efficiëntie en betrouwbaarheid in het oog te houden. Door de afmetingen van de unit te maximaliseren, levert deze nieuwe maat meer koelcapaciteit per voetafdruk en verhoogt het de efficiëntie in grote en hyperscale datacenters.
Voordelen van de ABR range
- Hoge koelcapaciteit per voetafdruk
- Minimaal energieverbruik van de ventilator dankzij de verminderde interne drukverliezen
- Geoptimaliseerde energie-efficiëntieverhouding (EER)
- Geoptimaliseerde Airflow Efficiency Ratio (AER) en dus luchtgeleiding met maximale efficiëntie
- Langere tijden voor Vrije Koeling van de chiller door hogere lucht- en watertemperaturen
- Optimalisatie van luchttemperaturen op basis van de ASHRAE richtlijnen
- Een lager waterdebiet en dus een lager totaal energieverbruik van het systeem en lagere investeringskosten omdat kleinere hydraulische componenten kunnen worden gebruikt

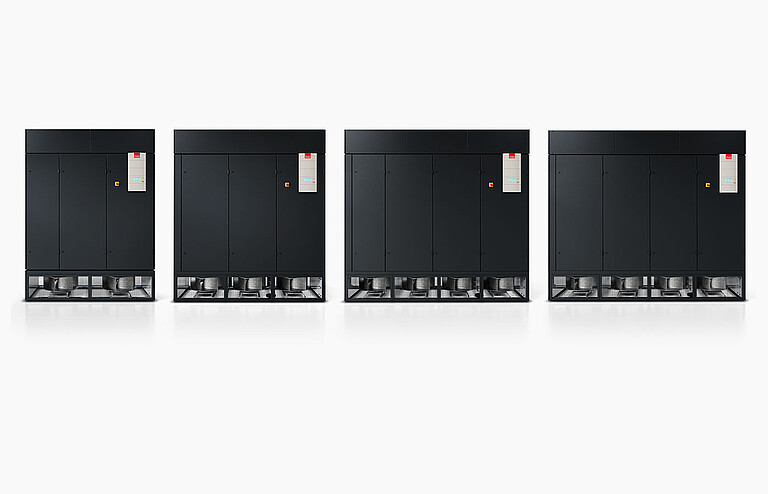

Sizes
Vrije Koeling
Er worden twee verschillende methoden voor Vrije Koeling gebruikt voor datacenterkoeling, afhankelijk van hoe de buitenlucht wordt gebruikt. Als de buitenlucht rechtstreeks naar binnen wordt getransporteerd, is dit Directe Vrije Koeling. Als de buitenlucht niet het gevoelige interieur van het gebouw binnendringt, is dit Indirecte Vrije Koeling. Beide methoden bieden voordelen, maar brengen bepaalde uitdagingen met zich mee. We controleren welke versie het beste past bij uw behoeften, vereisten en beoogd gebruik - en welke oplossing u de beste prestaties biedt gedurende de totale levensduur van het systeem.
Directe Vrije Koeling
Het CyberAir 3PRO CW precisie airconditioning systeem met Directe Vrije Koeling koelt datacenters tot 90% zuiniger dan conventionele compressor koelsystemen. Directe Vrije Koeling maakt gebruik van het potentieel van buitentemperaturen om het datacenter te voorzien van airconditioning met behulp van de koele buitenlucht. Via de CyberAir 3PRO CW komt de buitenlucht, die eerst door filtersystemen is behandeld, rechtstreeks in de serverruimte.
CyberAir 3PRO CW units met neerwaartse luchtgeleiding kunnen worden uitgerust met de "FreeCool Plenum Free Cooling-box". Het ontwerp van de plenum met de dempers bovenop is een flexibele constructie die geen extra ruimte inneemt voor de gekoeld water unit. Met deze optie wordt Vrije Koeling automatisch gecombineerd met de compressorkoeling van het koelsysteem in drie variabele trappen, om te voldoen aan de buitentemperatuur en koelbehoeften, zodat maximale besparingen altijd ten volle worden benut.
Meer informatie over Directe Vrije Koeling
Indirecte Dynamische Vrije Koeling
Indirecte Dynamische Vrije Koeling van STULZ is het enige systeem ter wereld met automatische efficiëntie optimalisatie. Door de dynamische schakeling en regeling wordt de looptijd van de compressor tot een minimum beperkt en wordt het totale energieverbruik met wel 60% verminderd, rekening houdend met alle actieve componenten.Het systeem koelt nauwkeurig en dynamisch volgens de actuele warmtebelasting. Hierdoor wordt alleen het benodigde koelvermogen opgewekt en is er geen energie intensief overaanbod. Rekening houdend met de buitentemperatuur en de huidige warmtebelasting, selecteert de dynamische schakelwerking en regeling de optimale bedrijfsmodus zonder een vaste Vrije Koeling startwaarde.
Project: Vrije Koeling voor Paragon CC drukkerij
Bij Paragon Customer Communications houdt STULZ de printomgeving in optimale conditie en zorgt tegelijkertijd voor een hoge productiviteit voor 500 medewerkers die werken in de drukkerij.
Ventilatoren in de verhoogde vloer
Geoptimaliseerd ontwerp van de unit voor maximale potentiële besparingen
Het ontwerp van onze units betekent dat STULZ precisie airconditioning units maximale EER-waarden en de laagste AER-waarden (Airflow Efficiency Ratio) hebben en daardoor luchtgeleiding bereiken met maximale efficiëntie. De AER beschrijft de verhouding tussen het stroomverbruik van de ventilator en de luchtstroom. Met name ASR luchtgeleiding (ventilatoren geïntegreerd in de verhoogde vloer) zorgt voor een aanzienlijke vermindering van het energieverbruik van de ventilator door te zorgen voor minimale turbulentie en veranderingen in de luchtstroomrichting, voor energiebesparing die u meteen merkt.
Precieze regeling van de temperatuur
Delta T
Het luchtzijdige temperatuurverschil tussen de luchtinlaat en -uitlaat van serverracks en airconditioning systemen heet ΔT (Delta T). Om een optimale werking en een zo groot mogelijke besparing op de bedrijfskosten te garanderen, is het essentieel dat de ΔT van de airconditioning units nauwkeurig en efficiënt wordt aangepast aan de ΔT van uw serverracks.
Dankzij onze dynamische regeling kan de ΔT worden aangepast aan veranderende IT-vereisten, waardoor maximale energie-efficiëntie tijdens bedrijf wordt gegarandeerd.
Lees het blog artikel "Delta T – Het luchtzijdige temperatuurverschil"
Temperatuur profiel
Optimale toevoerluchtcondities voor betrouwbaarheid en maximale efficiëntie
Om uw datacenter zo efficiënt mogelijk te koelen zonder concessies te doen aan de betrouwbaarheid, heeft ASHRAE een aanbeveling gepubliceerd voor de luchttemperatuur bij de serverinlaat. Al decennia lang ontwikkelen wij airconditioning units voor bedrijfskritische toepassingen - waar zelfs kleine storingen ernstige gevolgen kunnen hebben. Maar dat is niet alles, we hebben ons altijd gericht op energie-efficiëntie, en daarom liggen de toevoerluchttemperaturen van onze units, inclusief onze HVAC systemen, binnen het door ASHRAE aanbevolen bereik.
EC ventilatoren
RadiCal EC ventilatoren van de nieuwste generatie
Betere prestaties. Maximale energie-efficiëntie. Stiller.
- GreenTech EC technologie
- Aanzienlijk hogere lucht uitlaat
- Meer dan 10% lager stroomverbruik
- Gereduceerde geluidsemissie
- Geoptimaliseerde luchtstroom
- Verbetert de AER van CyberAir 3PRO CW units
- Nieuwste generatie van de motor
- Vinnen gemaakt van hightech composietmateriaal voor een grotere vermogensdichtheid van de ventilator
- Lange levensduur

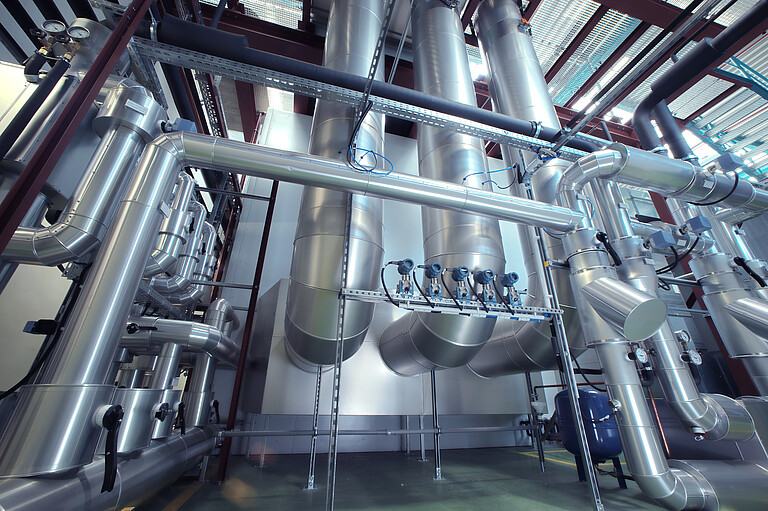

Drukonafhankelijke regelklep
Gekoeld water unit met drukonafhankelijke 2-weg regelklep
CyberAir 3PRO CW kan worden uitgerust met een drukonafhankelijke regelklep. Hier wordt altijd het waterdebiet bij vollast als instelpunt gebruikt. De klep regelt het benodigde watervolume afhankelijk van de belasting."Drukonafhankelijk" betekent dat de verbruiker altijd het juiste waterdebiet krijgt en dat de nauwkeurigheid niet afhankelijk is van de stand van de klep en de drukcondities in het hydraulische systeem.
Voordelen van de drukonafhankelijke 2-weg regelklep
- Eenvoudige en snelle indeling afhankelijk van het vereiste waterdebiet
- Geen gaskleppen en regelkleppen nodig
- Geen lengte- en personeelsintensieve hydraulische aanpassing
- Stabiele en nauwkeurige regeling bij elke belasting door een vast gedefinieerd waterdebiet
- Het waterdebiet kan worden uitgelezen
- Flexibel instelbaar waterdebiet
Gerelateerde blog artikelen
Meer informatie over dit onderwerp is beschikbaar in het volgende blog artikel:
Standby beheer
We creëren redundantie in onze airconditioningunits, om u de meest betrouwbare airconditioning te bieden die mogelijk is. Hiervoor plaatsen we meer units dan er daadwerkelijk nodig zijn voor de koeling van uw toepassing (bijvoorbeeld een datacenter).Bij de gebruikelijke passieve vorm van redundantie worden deze units alleen (automatisch) opgestart als een lopende unit door een storing uitschakelt. Met STULZ stand-by beheer daarentegen, benut actieve redundantie het potentieel van de EC-ventilatoren. Terwijl de totale luchtstroom gelijk blijft, wordt het gebruik van stand-by units per unit verminderd. De verminderde luchtstroom verlaagt het stroomverbruik van de ventilator en de bijbehorende bedrijfskosten nog verder. In totaal verlaagt deze maatregel niet alleen de bedrijfskosten, maar vermindert het ook het algehele geluid. Als een unit uitvalt, neemt de snelheid van alle ventilatoren van de andere units toe.
Gerelateerde blog artikelen
Meer informatie over dit onderwerp is beschikbaar in het volgende blog artikel:
Bij passieve redundantie draaien de actieve airconditioningunits continu op volle belasting. De stand-by unit blijft ongebruikt.
STULZ standby-management maakt gebruik van actieve redundantie om de reservecapaciteit gelijkmatig te verdelen over alle airconditioningunits in deellastmodus. Als individuele units uitvallen of onderhoud nodig hebben, schakelen de resterende units automatisch over op gecontroleerde werking bij volledige belasting.

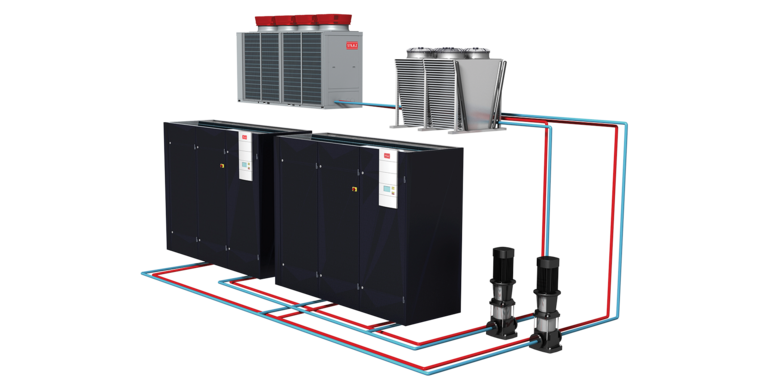

Compleet systeem met gekoeld watergeneratie
Gecombineerde efficiëntie van STULZ
Klimaatoplossingen van STULZ bieden totaalsystemen die serverruimtes efficiënt en betrouwbaar koelen. Vooral voor datacenters is de combinatie van de CyberCool 2 chiller met de CyberAir 3PRO CW precisie airconditioning unit een investering in duurzame kwaliteit, betrouwbaarheid en uitstekende efficiëntie. U kunt meer informatie vinden over onze CyberCool 2 chiller op onze website.
Regeling en bewaking
- Zelfontwikkelde regelaar voor het regelen en bewaken van het airconditioningsysteem
- Autonome regelaars in elke unit zorgen voor hoge redundantie en beschikbaarheid
- Door de optionele sequentie met stand-by functies kunnen de individuele airconditioningsmodules van een groep met de grootste flexibiliteit in meer of mindere mate worden gebruikt
- Centrale besturing van maximaal 20 airconditoningmodules per databussysteem mogelijk
Service en onderhoud
Als bedrijf met vestigingen over de hele wereld bieden wij alles wat u nodig heeft in de uiterst dynamische wereld van informatietechnologie - plus professioneel advies op het juiste moment op de juiste plek.
Onze getrainde en ervaren verkoop- en servicepartners zijn gevestigd in meer dan 140 landen. De resulterende nabijheid bij onze klanten zorgt voor snelle reactietijden. Daarnaast zorgen regelmatige trainingen en een actieve informatie-uitwisseling voor een hoge kwaliteit en uitgebreide kennis van al onze producten. Zo weet u zeker dat uw producten in de beste handen zijn en het juiste onderhoud krijgen - over de hele wereld.
Test Center
In ons state-of-the-art testcentrum van 700 vierkante meter met zijn verschillende klimaatkamers kunnen we verschillende tests uitvoeren op precisie airconditioning units en chillers. Tijdens de ontwikkeling van de CyberAir 3PRO CW hebben we de unit kunnen testen en optimaliseren onder alle klimatologische omstandigheden die we over de hele wereld tegenkomen.
Daarnaast bieden wij u de mogelijkheid om een witness test te boeken in ons testcentrum. Hierdoor kunt u het gewenste airconditioningsysteem laten testen volgens uw exacte specificaties, waardoor transparantie ontstaat en u informatie krijgt over de prestaties en het energieverbruik van uw systeem.
Meer informatie
Flexibiliteit
Climate. Customized.
Van standaard units tot volledig op maat gemaakte oplossingen
De mogelijkheid om een breed scala aan oplossingen aan te bieden, is de belichaming van onze filosofie: 'Climate. Customized.”. Ons doel is om de wensen van onze klanten op de ideale manier te realiseren en duurzame, perfect aangepaste airconditioningoplossingen te creëren die tegelijkertijd krachtig, betrouwbaar en efficiënt zijn..
Kom meer te weten over Climate. Customized.
Upflow, Downflow en verhoogde vloer
Downflow en Upflow versies
Het ontwerp met geïntegreerde ventilatoren is verkrijgbaar met standaard Downflow (ASD) en Upflow (ASU) luchtgeleiding. Door verdere ontwikkeling en optimalisering van het ontwerp zijn de airconditioning unis nu aanzienlijk efficiënter dan de vorige versie
Dit is te zien in de merkbaar hogere energie-efficiëntieverhouding (EER) en lagere luchtstroomefficiëntieverhouding (AER).
Versie met verhoogde vloer
De versie met verhoogde vloer (ASR) belooft een nog grotere energiebesparing dan units met ventilatoren op de verhoogde vloer. Dit model is uitgerust met een externe ventilatorkast en de luchtgeleiding is specifiek voor de unit ontworpen. De ventilator wordt onder de unit in de verhoogde vloer gemonteerd.
De extra ruimte die hieruit resulteert in de unit kan worden gebruikt voor grotere warmtewisselaars, wat resulteert in een merkbaar hogere koelcapaciteit voor de voetafdruk. Bovendien betekent het plaatsen van de ventilatoren in de verhoogde vloer minder turbulentie en minder veranderingen in de luchtstroomrichting. Het resultaat is een ideale luchtgeleiding en daardoor een aanzienlijk lager stroomverbruik van de ventilator (AER).
Verschillende luchtgeleidingssystemen
Verhoogde vloer, luchtgeleiding: voorkant
Verhoogde vloer, luchtgeleiding: voorkant/achterkant/onderkant
Hoge versie, luchtgeleiding: Onderkant
Hoge versie, luchtgeleiding: Verplaatsing
Downflow
Upflow

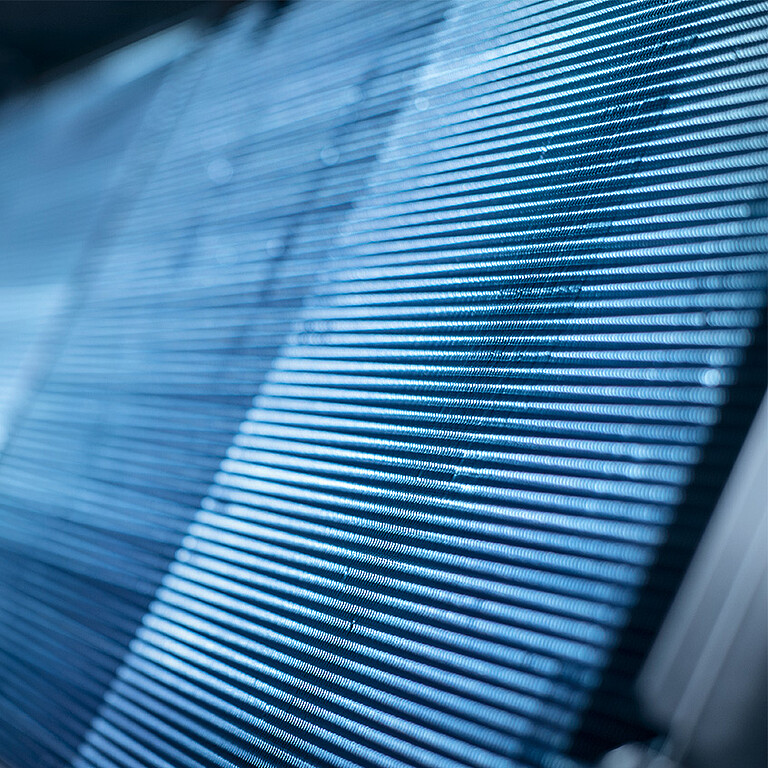

Warmtewisselaars
Geoptimaliseerde warmteoverdracht via hoogwaardige gekoeld water units
In gekoeld water systemen zijn de warmtewisselaars het belangrijkste onderdeel en een garantie voor de best mogelijke warmteoverdracht. Het warmtewisselaar systeem van de CyberAir 3PRO CW wordt continu verder ontwikkeld en geoptimaliseerd voor de nieuwste datacenter toepassingen. Er zijn verschillende versies van warmtewisselaars beschikbaar, waardoor de precisie airconditioning units flexibel zijn om aan de specifieke eisen van de klant te voldoen.
Voordelen van de geoptimaliseerde warmteoverdracht
- Geoptimaliseerde geometrie van de unit
- Minder drukverlies aan water- en luchtzijde
- Meerdere versies voor maximale flexibiliteit
Speciale oplossing voor gemoderniseerde datacenters
Een speciale warmtewisselaar is geschikt voor werking bij hoge lucht- en lage waterzijde temperaturen - en dus voor moderniseringsprojecten van datacenters waar oude chillers zullen blijven worden gebruikt voor de airconditioning. Deze configuratie maakt toevoerluchtcondities mogelijk in overeenstemming met de ASHRAE richtlijnen.
Opties voor datacenter koeling
De talrijke verschillende opties en mogelijke uitrustingen stellen u in staat om de CyberAir 3PRO CW gekoeld water units perfect aan uw eisen aan te passen.
Cooling Systems
STULZ biedt individuele klimaatoplossingen die precies zijn aangepast aan uw projectvereisten.
CW systeem
CW systeem: Vloeistof gekoeld systeem
CW units werken zonder eigen koudemiddelcircuit, maar hebben een aparte productie van gekoeld water nodig. De lucht uit de ruimte die door de ventilator wordt getransporteerd, stroomt door de unit, die warmte aan het water/glycol-mengsel afgeeft. Een chiller haalt de warmte uit dit water/glycolmengsel. De airconditioning unit en de chiller zijn met elkaar verbonden door een gesloten water/glycol-circuit.
CW2 systeem
CW systeem: Vloeistof gekoeld systeem
CW units werken zonder eigen koudemiddelcircuit, maar hebben een aparte productie van gekoeld water nodig. De lucht uit de ruimte die door de ventilator wordt getransporteerd, stroomt door de unit, die warmte aan het water/glycol-mengsel afgeeft. Een chiller haalt de warmte uit dit water/glycolmengsel. De airconditioning unit en de chiller zijn met elkaar verbonden door een gesloten water/glycol-circuit.
