MiniSpace EC

Serverruimte koeling: Betrouwbaarheid voor kleine en middelgrote serverruimtes

Naar contactformulier

Maximale koelcapaciteit met een minimale voetafdruk

Als u nauwkeurige, betrouwbare en kosteneffectieve airconditioning zoekt voor kleine apparatuur en serverruimtes, dan is de MiniSpace EC-serie de energie-efficiënte en duurzame serie die bij u past. De units vereisen weinig vloeroppervlak, en hun compacte formaat betekent dat ze kunnen worden geïntegreerd in bestaande serverruimtes zonder enige problemen.

Serverruimtes
Serverruimtes
Geoptimaliseerd voor IT/server ruimtes.
Vrije Koeling
Vrije Koeling
Maximale potentiële besparingen door gebruik van koele buitenlucht
Compacte unit
Compacte unit
Maximale capaciteit met beperkte afmetingen.
Kleine en middelgrote warmtebelastingen
Kleine en middelgrote warmtebelastingen
Precisie-airconditioningunits voor lage tot gemiddelde warmtebelasting

Product overzicht

In één oogopslag

Belangrijkste voordelen

  • Maximale koelcapaciteit met een minimale voetafdruk
  • De MiniSpace EC maakt hoge energiebesparingen mogelijk dankzij Directe Vrije Koeling
  • Nauwkeurige regeling van de temperatuur en de luchtvochtigheid van de serverruimte

Belangrijkste kenmerken

  • Beschikbaar in 2 maten
  • Beschikbaar in 3 koelsystemen

Belangrijkste technische gegevens

  • Koelcapaciteit (kW): 6 – 32 kW
  • Luchtgeleidingn: Upflow, Downflow, Downflow met uitlaat aan de voorzijde
Voordelen
  • Maximale koelcapaciteit met een minimale voetafdruk
  • Hoge energiebesparing dankzij Directe Vrije Koeling
  • Hoge betrouwbaarheid bij continue belasting 24/7
  • EC-ventilatoren voor maximale energie-efficiëntie
  • Nauwkeurige regeling van de temperatuur en de luchtvochtigheid van de serverruimte
Kenmerken
  • Beschikbaar in 2 maten
  • Beschikbaar in 3 koelsystemen
  • Downflow en Upflow versies van de units
  • Eenvoudige installatie en onderhoud via deur aan de voorzijde
  • Luchtfiltering met filterklasse G4
  • Filtercontrole voor een constante luchtstroom
  • Inclusief ModBus voor integratie in het gebouwbeheersysteem (GBS)
Techn. gegevens
Totale koelcapaciteit (kW)6 – 32
Luchtstroom volume (m³/h)2,000 8,000
Maten2
LuchtgeleidingUpflow, Downflow, Downflow met uitlaat aan de voorzijde
Koudemiddellen

R407C (GWP: 1,774)

R134a (GWP: 1,430)

KoelsystemenLuchtgekoeld systeem (A), watergekoeld systeem (G), gekoeld water systeem (CW)

Alle details betreffende de MiniSpace EC

Climate. Customized.

Van standaard units tot volledig op maat gemaakte oplossingen

De mogelijkheid om een breed scala aan oplossingen aan te bieden, is de belichaming van onze filosofie: 'Climate. Customized.”. Ons doel is om de wensen van onze klanten op de ideale manier te realiseren en duurzame, perfect aangepaste airconditioningoplossingen te creëren die tegelijkertijd krachtig, betrouwbaar en efficiënt zijn.

Kom meer te weten over Climate. Customized.

Precisie- en comfortairconditioning units vergeleken

Serverruimtes koelen met comfort airconditioning units?

Dat klinkt voor menig datacenteroperator aanlokkelijk. Comfort airconditioning units zijn oorspronkelijk niet ontworpen voor gebruik in technische- of serverruimtes (voor die klus zijn precisie airconditioning units ontwikkeld die de temperatuur van de ruimte veel nauwkeuriger kunnen regelen), maar ze zijn de laatste tijd veel goedkoper geworden, en in tests leveren ze nu vergelijkbare resultaten op als precisie airconditioning units. Dus wat is er mis met het idee om te besparen op een duur systeem en in plaats daarvan te investeren in een comfort airconditioning systeem?

Zeer gevoelige koelcapaciteit = lage bedrijfskosten

Het voelbare deel van het koelvermogen verlaagt de temperatuur, terwijl het latente deel de lucht ontvochtigt. Comfort airconditioning units kunnen tot 50% van hun energie gebruiken voor ontvochtiging, terwijl precisie-units meer dan 95% van de uitsluitend verbruikte energie omzetten in koelvermogen. De technologie die hiervoor nodig is, betaalt zich snel terug aan de hand van de lagere bedrijfskosten.

Luchtverdeling, warmteafvoer en filtratie

Precisie airconditioning units van STULZ filteren en circuleren driemaal zoveel lucht als comfort-units met dezelfde nominale capaciteit. Ze voeren op betrouwbare wijze geïsoleerde thermische belastingen af, zelfs uit de verre hoeken van de ruimte, terwijl ze de temperatuur en luchtfiltratie continu bewaken en nauwkeurig regelen.

Gecontroleerde temperaturen

Informatie- en communicatietechnologie werkt alleen betrouwbaar en foutloos binnen een relatief smal temperatuurbereik. STULZ precisie airconditioning units zorgen voor een optimale temperatuurnauwkeurigheid met maximale toleranties van +/- 1 °C, terwijl comfort-units normaal gesproken wel +/- 3 °C kunnen afwijken van de ingestelde waarde.

Gecontroleerde luchtvochtigheid

In tegenstelling tot comfort airconditioning units, zijn precisie-units voorzien van strikt gecontroleerde en nauwkeurige ontvochtiging (tolerantie +/- 5% relatieve vochtigheid), aangezien te hoge vochtigheid kan leiden tot condensatie en corrosie, terwijl te weinig statische ladingen, gegevensverlies en schade aan hardware kan veroorzaken.

Uitstekende betrouwbaarheid

In tegenstelling tot comfort airconditioning units, zijn precisie-units voorzien van strikte en nauwkeurige ontvochtiging (tolerantie +/- 5% relatieve vochtigheid), terwijl te hoge vochtigheid kan leiden tot condensatie en corrosie, terwijl te weinig statische ladingen, gegevensverlies en schade aan hardware kan veroorzaken.

Gerelateerde blog artikelen

Serverruimte koeling: vergelijking tussen precisie- en comfort airconditioning units

Lees meer over de verschillen, voor- en nadelen van comfort en precisie airconditioning in datacenters.

Klik hier om het volledige artikel te lezen

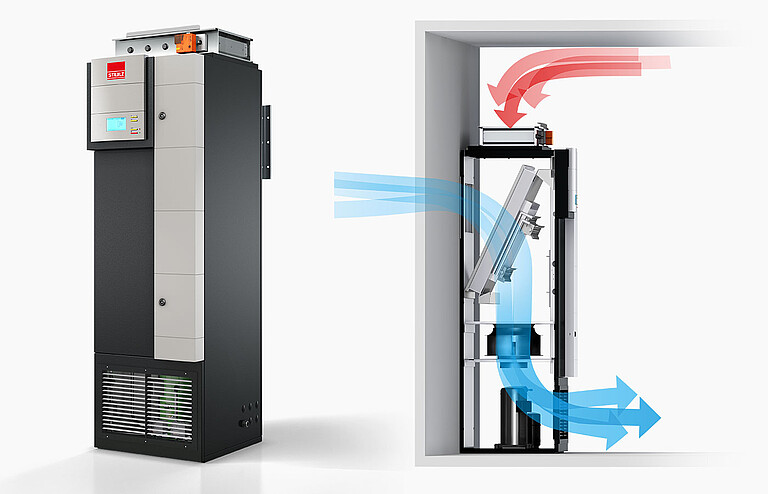

Directe Vrije Koeling

Serverruimte koeling unit met Eco-Cool-optie: maximale potentiële besparingen

Dankzij Directe Vrije Koeling bieden MiniSpace EC units met Eco-Cool-optie tot 90% efficiëntere airconditioning dan conventionele compressor koelsystemen. Om dit te bereiken zijn toepassingen met uitgebreide temperatuur- en vochtigheidstoleranties vereist. Directe Vrije Koeling benut het potentieel van buitentemperaturen om het datacenter rechtstreeks te voorzien van airconditioning met behulp van koele buitenlucht. Op deze manier wordt de buitenlucht door filtersystemen gezuiverd en komt via de MiniSpace unit direct in de serverruimte.

Om het enorme besparingspotentieel van Directe Vrije Koeling te maximaliseren, is de MiniSpace EC met Vrije Koeling optie voorzien van een vooraf geïnstalleerde buitenlucht- en circulatie luchtklep, en kan deze direct op de muur worden gemonteerd. Met deze optie wordt Vrije Koeling automatisch gecombineerd met compressorkoeling in vier variabele fasen om te voldoen aan de buitentemperatuur en koelbehoeften, zodat de unit in de serverruimte altijd maximaal kan profiteren van maximale besparingen.

Meer informatie over Directe Vrije Koeling



1. Vrije Koeling

  • Buitenluchtklep open
  • Buitenlucht stroomt door het filter rechtstreeks in de unit en vervolgens in het datacenter
  • Compressor uit


2. Uitgebreide Vrije Koeling

  • Buitenluchtklep open
  • Het gebruik van ventilatoren met variabele snelheid houdt de koelcapaciteit constant door de luchtstroom te vergroten en bovendien de looptijd van Vrije Koeling te verlengen
  • Compressor uit


3. Gemengde modus

  • Buitenluchtklep open
  • Ventilatoren leveren de maximale luchtstroom
  • Compressor is ingeschakeld


4. DX modus

  • Buitenluchtklep gesloten
  • De unit werkt in compressormodus

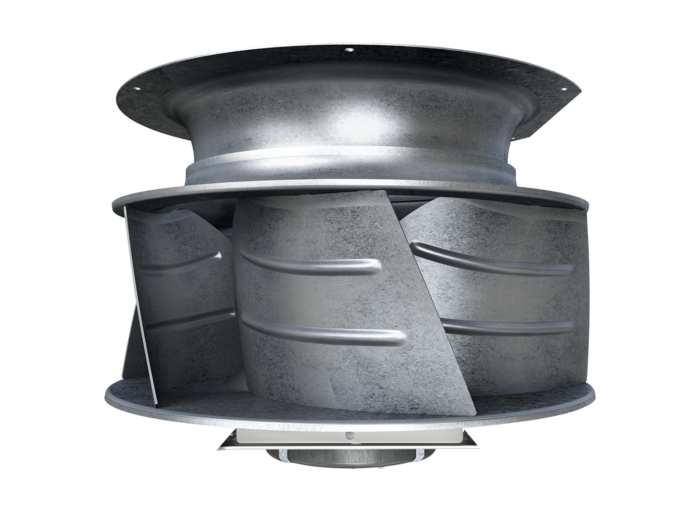

EC technologie

Betere energie-efficiëntie dankzij EC-technologie

  • Hoog motorrendement tot 92%, wat een duidelijke besparing op de bedrijfskosten oplevert
  • Stille werking, lange levensduur en onderhoudsvrij
  • Aanpassing aan de gegeven omstandigheden met uiterste precisie
Koelsystemen

Serverruimte koeling unit: op maat gemaakte koelsystemen

STULZ is de enige fabrikant ter wereld die zo'n enorme bandbreedte aan configuratie opties biedt, met als resultaat dat elke unit kan worden aangepast aan projectspecifieke eisen. De MiniSpace EC is verkrijgbaar in drie verschillende koelsystemen, om u te helpen de ideale balans te vinden tussen investering, bedrijfskosten en energie-efficiëntie tijdens het koelen van de serverruimte.

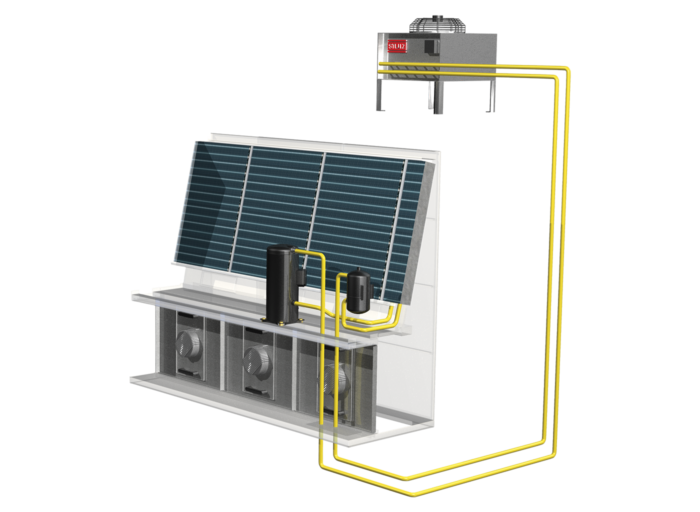

Luchtgekoeld systeem (A)

De compacte standaardoplossing met luchtgekoelde condensor op basis van het directe verdamperprincipe

Warmte wordt aan de lucht uit de ruimte onttrokken terwijl deze door de verdamper stroomt, en wordt vervolgens overgebracht naar het koudemiddel. De airconditioning unit en de condensor zijn met elkaar verbonden door een gesloten koudemiddelcircuit. Het koudemiddel geeft de warmte af aan de buitenlucht via de luchtgekoelde condensor.

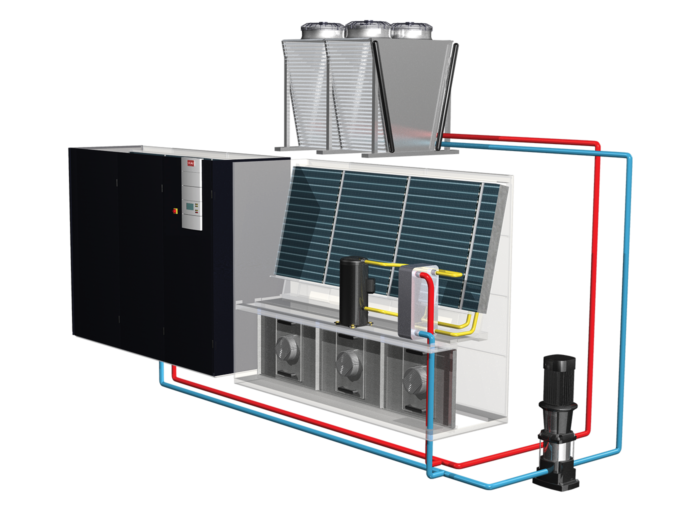

Watergekoeld systeem (G)

Eenvoudige warmteafvoer via het water-glycolmengsel

Zoals het A-systeem. Verschil: In het G-systeem wordt de warmte van het DX-circuit overgedragen aan een water-glycolmengsel door een plaatcondensor die in de airconditioning unit is geïntegreerd. Het mengsel circuleert in een gesloten circuit en geeft de warmte via een externe droge koeler af aan de buitenlucht.




Regeling en bewaking

Betrouwbare controle en bewaking

Om de hoogst mogelijke normen op het gebied van betrouwbaarheid en efficiëntie te garanderen, moeten het besturingssysteem en de airconditioning unit in perfecte harmonie samenwerken. Daarom onderzoeken en ontwikkelen we bij STULZ onze regelaars zelf.

  • Projectspecifieke softwareontwikkeling en optimalisatie
  • Compatibel met alle gangbare GBS-protocollen
  • Looptijd vergelijking en alarmomschakeling zorgen voor continue werking van de unit
  • Meerdere airconditioning units kunnen parallel worden gebruikt
  • Geavanceerd waarschuwings- en alarmsysteem

Opties

De verscheidenheid aan opties en mogelijke uitrusting stellen u in staat STULZ units perfect aan uw eisen aan te passen.

  • RS485 interface en voorgeïnstalleerde dataprotocollen voor GBS-integratie
  • Communicatie via SNMP / HTTP IP protocollen
  • Luchtbevochtiger / verwarmer
  • Luchtgekoelde condensors
  • Winter Start Kit
  • Rook- en brandalarmen
  • Besturing van maximaal 20 airconditioningsmodules per databussysteem
  • Eco-Cool met Directe Vrije Koeling
  • R134a hoge temperatuur koudemiddel
  • C7000: Geavanceerde gebruikersinterface met grafisch LCD scherm
Service en onderhoud

Als bedrijf met vestigingen over de hele wereld bieden wij alles wat u nodig heeft in de uiterst dynamische wereld van informatietechnologie - plus professioneel advies op het juiste moment op de juiste plek.Onze getrainde en ervaren verkoop- en servicepartners zijn gevestigd in meer dan 140 landen. De resulterende nabijheid bij onze klanten zorgt voor snelle reactietijden. Daarnaast zorgen regelmatige trainingen en een actieve informatie-uitwisseling voor een hoge kwaliteit en uitgebreide kennis van al onze producten. Zo weet u zeker dat uw producten in de beste handen zijn en het juiste onderhoud krijgen - over de hele wereld.

Locaties wereldwijd



Projecten

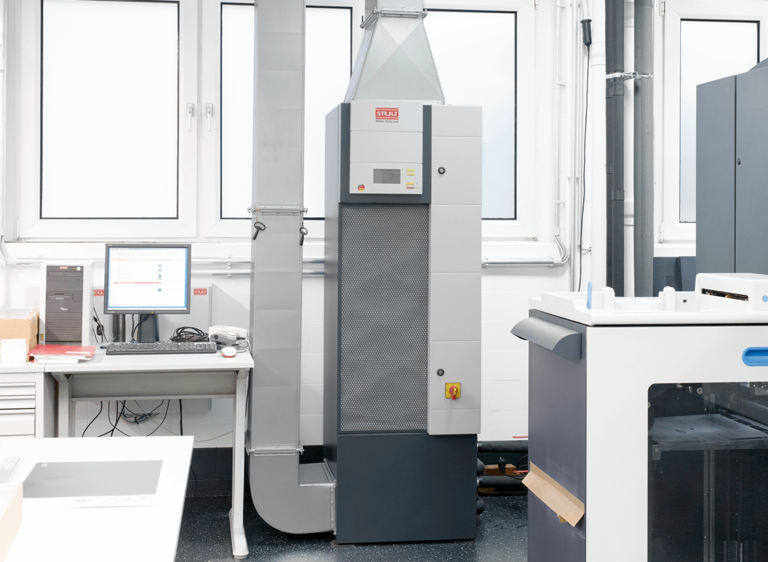

Ideaal binnenklimaat voor soepele printprocessen

STULZ optimaliseert de productieomstandigheden bij Albert Bauer PRINT!

Het succes van drukprocessen staat en valt met de temperatuur en luchtvochtigheid. Bij Albert Bauer PRINT! in Hamburg, een dochteronderneming van Albert Bauer Companies, houden STULZ directe ruimte bevochtigers en gesloten airconditioning units het printpapier in optimale conditie en zorgen zo voor meer kostenefficiënte printopdrachten.

Lees het project verhaal hier

Vrije Koeling voor het GESIS datacenter in Keulen

100.000 kWh energiebesparing per jaar bij een datacenter van 75 m²:
Een concept met Vrije Koeling, de STULZ Minispace en CyberAir units dat de moeite loont.

Lees het project verhaal hier

Test Center

In ons state-of-the-art testcentrum van 700 vierkante meter met zijn verschillende klimaatkamers kunnen we verschillende tests uitvoeren op precisie airconditioning units en chillers. Tijdens de ontwikkeling van de MiniSpace EC hebben we deze kunnen testen en optimaliseren onder alle klimatologische omstandigheden die we over de hele wereld tegenkomen.Daarnaast bieden wij u de mogelijkheid om een witness test te boeken in ons testcentrum. Hierdoor kunt u het gewenste airconditioningsysteem laten testen volgens uw exacte specificaties, waardoor transparantie ontstaat en u informatie krijgt over de prestaties en het energieverbruik van uw systeem.

Meer informatie
